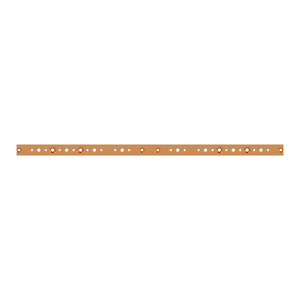

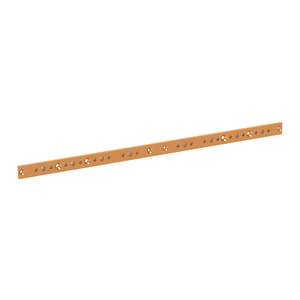

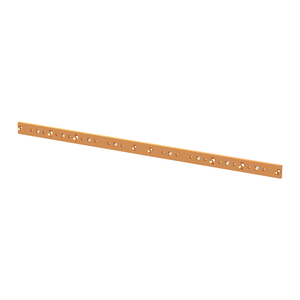

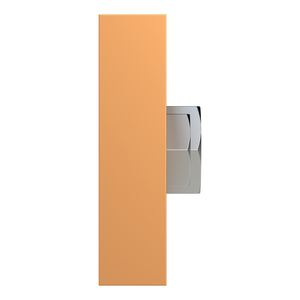

ZX2423 Cu Schienen NH 4FB 40x10

Sammelschiene, CombiLine, Bausatz unmontiert, Feldbreite 4 = 965 mm, Bemessungsstrom In max. 850 A

PDF Download

Technische Daten

Allgemeine Daten

TypZX2423

Artikelnummer2CPX047589R9999

Warentarifnummer85369001

UrsprungslandDeutschland

BauartSammelschiene

BaureiheCombiLine

Kombination Produkthierarchie Hauptgruppe und Gruppe - 2520 (SUJ)0711

Technische Daten

Bemessungsstrom In [A]850 A

Polzahl1

Verlustleistung max. [W]44.583 W

Lieferform

Tiefe der Verpackung0,04 m

Breite der Verpackung0,01 m

Länge der Verpackung0,961 m

Bruttogewicht4,066 kg

BasismengeneinheitStück

LieferformBausatz unmontiert

Menge Verpackungseinheit Basis1

Konstruktive Daten

gestreckte Kupferlänge [mm]965 mm

Nennmaß außen Breite [FB]4 FB

Nennmaß außen Breite [mm]965 mm

Nennmaß außen Höhe [mm]40 mm

Nennmaß außen Tiefe [mm]10 mm

Oberflächenbeschaffenheitunbehandelt
