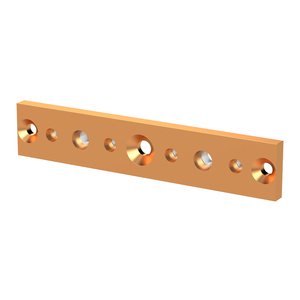

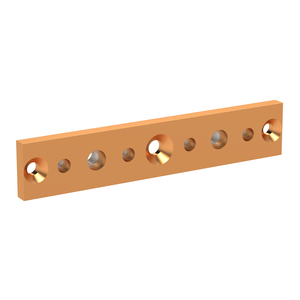

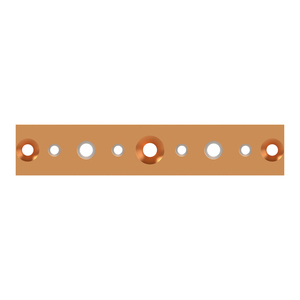

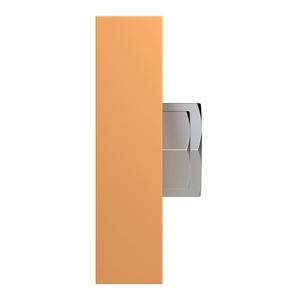

ZX2420 Cu Schienen NH 1FB 40x10

Sammelschiene, CombiLine, Bausatz unmontiert, Feldbreite 1 = 215 mm, Bemessungsstrom In max. 850 A

PDF Download

Technische Daten

Allgemeine Daten

TypZX2420

Artikelnummer2CPX047586R9999

Warentarifnummer85369001

UrsprungslandDeutschland

BauartSammelschiene

BaureiheCombiLine

Kombination Produkthierarchie Hauptgruppe und Gruppe - 2520 (SUJ)0711

Technische Daten

Bemessungsstrom In [A]850 A

Polzahl1

Verlustleistung max. [W]9.933 W

Lieferform

Tiefe der Verpackung0,04 m

Breite der Verpackung0,01 m

Länge der Verpackung0,211 m

Bruttogewicht0,899 kg

BasismengeneinheitStück

LieferformBausatz unmontiert

Menge Verpackungseinheit Basis1

Konstruktive Daten

gestreckte Kupferlänge [mm]215 mm

Nennmaß außen Breite [FB]1 FB

Nennmaß außen Breite [mm]215 mm

Nennmaß außen Höhe [mm]40 mm

Nennmaß außen Tiefe [mm]10 mm

Oberflächenbeschaffenheitunbehandelt
