ZX2372 CU-Schiene 40x10mm, L:681mm

Sammelschiene, CombiLine, Bausatz unmontiert, Feldbreite 3 = 684 mm, Bemessungsstrom In max. 850 A

PDF Download

Technische Daten

Allgemeine Daten

TypZX2372

Artikelnummer2CPX047444R9999

Warentarifnummer85369001

UrsprungslandDeutschland

BauartSammelschiene

BaureiheCombiLine

Kombination Produkthierarchie Hauptgruppe und Gruppe - 2520 (SUJ)0711

Technische Daten

Bemessungsstrom In [A]850 A

Polzahl1

Verlustleistung max. [W]31.6008 W

Lieferform

Tiefe der Verpackung0,681 m

Breite der Verpackung0,04 m

Länge der Verpackung0,01 m

Bruttogewicht2,776 kg

BasismengeneinheitStück

LieferformBausatz unmontiert

Menge Verpackungseinheit Basis1

Konstruktive Daten

gestreckte Kupferlänge [mm]684 mm

Nennmaß außen Breite [FB]3 FB

Nennmaß außen Breite [mm]684 mm

Nennmaß außen Höhe [mm]40 mm

Nennmaß außen Tiefe [mm]10 mm

Oberflächenbeschaffenheitunbehandelt

Dokumente

Erklärung zur REACH - Verordnung - ABB STRIEBEL & JOHN

PDF, ca. 758.39 kB

EU Konformitaetserklaerung Verteilerfeldsystem CombiLine N

PDF, ca. 2.03 MB

Ausschreibung

Mehr Informationen

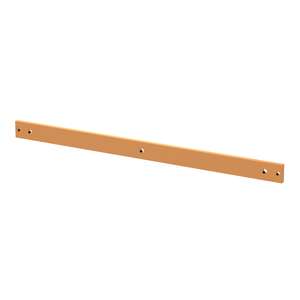

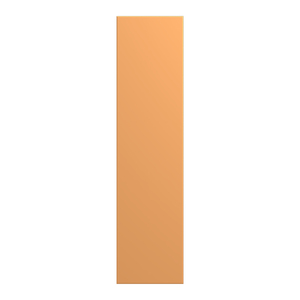

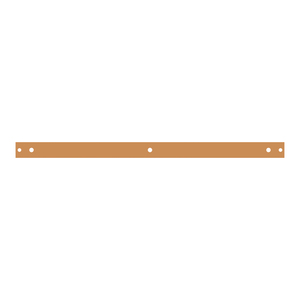

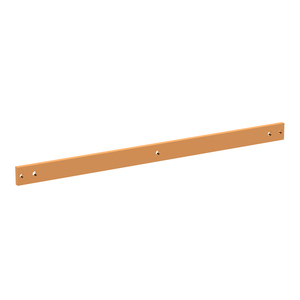

Produktbilder
