ZX2274 CU-Schiene 20x5mm, L:1242mm

Sammelschiene, CombiLine, Bausatz unmontiert, Feldbreite 5 = 1246 mm, Bemessungsstrom In max. 320 A

PDF Download

Technische Daten

Allgemeine Daten

TypZX2274

Artikelnummer2CPX047425R9999

Warentarifnummer85369001

UrsprungslandDeutschland

BauartSammelschiene

BaureiheCombiLine

Kombination Produkthierarchie Hauptgruppe und Gruppe - 2520 (SUJ)0711

Technische Daten

Bemessungsstrom In [A]320 A

Polzahl1

Verlustleistung max. [W]32.6452 W

Lieferform

Tiefe der Verpackung1,242 m

Breite der Verpackung0,02 m

Länge der Verpackung0,005 m

Bruttogewicht1,267 kg

BasismengeneinheitStück

LieferformBausatz unmontiert

Menge Verpackungseinheit Basis1

Konstruktive Daten

gestreckte Kupferlänge [mm]1246 mm

Nennmaß außen Breite [FB]5 FB

Nennmaß außen Breite [mm]1246 mm

Nennmaß außen Höhe [mm]20 mm

Nennmaß außen Tiefe [mm]5 mm

Oberflächenbeschaffenheitunbehandelt

Dokumente

Erklärung zur REACH - Verordnung - ABB STRIEBEL & JOHN

PDF, ca. 758.39 kB

EU Konformitaetserklaerung Verteilerfeldsystem CombiLine N

PDF, ca. 2.03 MB

Ausschreibung

Mehr Informationen

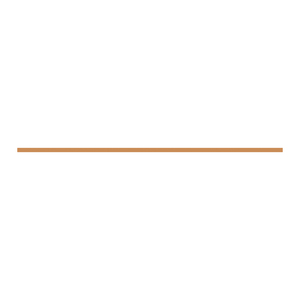

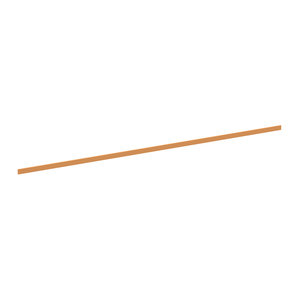

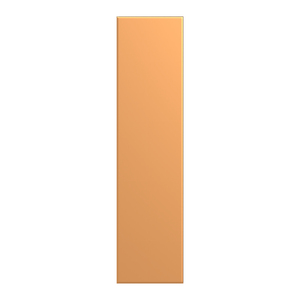

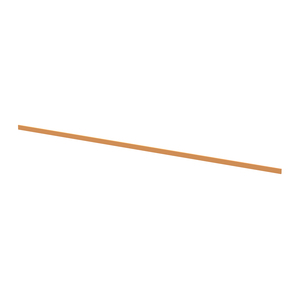

Produktbilder
