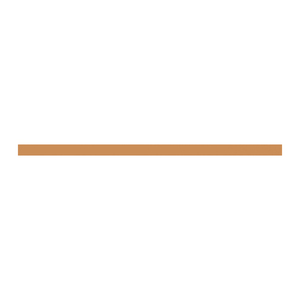

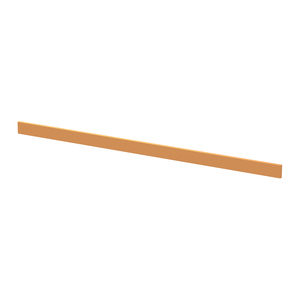

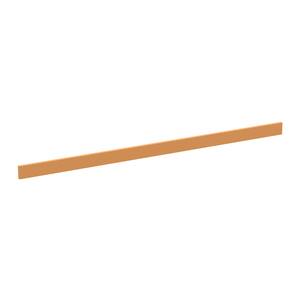

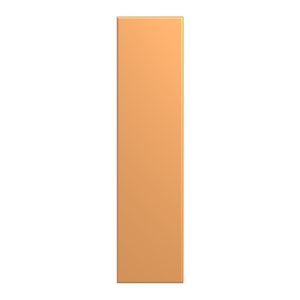

ZX2271 CU-Schiene 20x5mm, L:492mm

Sammelschiene, CombiLine, Bausatz unmontiert, Feldbreite 2 = 496 mm, Bemessungsstrom In max. 320 A

PDF Download

Technische Daten

Allgemeine Daten

TypZX2271

Artikelnummer2CPX047422R9999

Warentarifnummer85369001

UrsprungslandDeutschland

BauartSammelschiene

BaureiheCombiLine

Kombination Produkthierarchie Hauptgruppe und Gruppe - 2520 (SUJ)0711

Technische Daten

Bemessungsstrom In [A]320 A

Polzahl1

Verlustleistung max. [W]12.9952 W

Lieferform

Tiefe der Verpackung0,492 m

Breite der Verpackung0,02 m

Länge der Verpackung0,005 m

Bruttogewicht0,503 kg

BasismengeneinheitStück

LieferformBausatz unmontiert

Menge Verpackungseinheit Basis1

Konstruktive Daten

gestreckte Kupferlänge [mm]496 mm

Nennmaß außen Breite [FB]2 FB

Nennmaß außen Breite [mm]496 mm

Nennmaß außen Höhe [mm]20 mm

Nennmaß außen Tiefe [mm]5 mm

Oberflächenbeschaffenheitunbehandelt

Dokumente

Erklärung zur REACH - Verordnung - ABB STRIEBEL & JOHN

PDF, ca. 758.39 kB

EU Konformitaetserklaerung Verteilerfeldsystem CombiLine N

PDF, ca. 2.03 MB

Ausschreibung

Mehr Informationen
