ZX2262 CU-Schiene 12x5mm, L:742mm

Sammelschiene, CombiLine, Bausatz unmontiert, Feldbreite 3 = 746 mm, Bemessungsstrom In max. 250 A

PDF Download

Technische Daten

Allgemeine Daten

TypZX2262

Artikelnummer2CPX047417R9999

Warentarifnummer85369001

UrsprungslandDeutschland

BauartSammelschiene

BaureiheCombiLine

Kombination Produkthierarchie Hauptgruppe und Gruppe - 2520 (SUJ)0711

Technische Daten

Bemessungsstrom In [A]250 A

Polzahl1

Verlustleistung max. [W]19.8436 W

Lieferform

Tiefe der Verpackung0,742 m

Breite der Verpackung0,012 m

Länge der Verpackung0,005 m

Bruttogewicht0,456 kg

BasismengeneinheitStück

LieferformBausatz unmontiert

Menge Verpackungseinheit Basis1

Konstruktive Daten

gestreckte Kupferlänge [mm]746 mm

Nennmaß außen Breite [FB]3 FB

Nennmaß außen Breite [mm]746 mm

Nennmaß außen Höhe [mm]12 mm

Nennmaß außen Tiefe [mm]5 mm

Oberflächenbeschaffenheitunbehandelt

Dokumente

Erklärung zur REACH - Verordnung - ABB STRIEBEL & JOHN

PDF, ca. 758.39 kB

EU Konformitaetserklaerung Verteilerfeldsystem CombiLine N

PDF, ca. 2.03 MB

Ausschreibung

Mehr Informationen

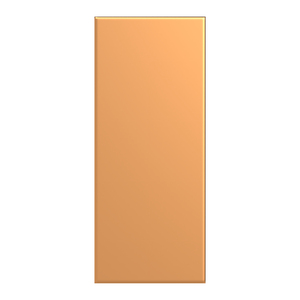

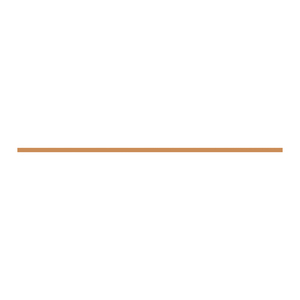

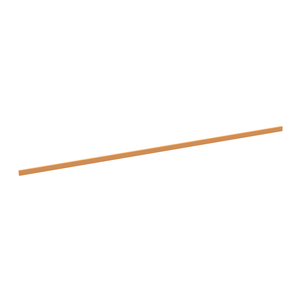

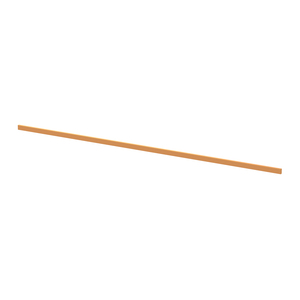

Produktbilder
