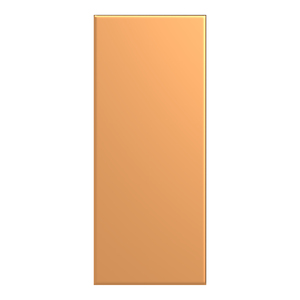

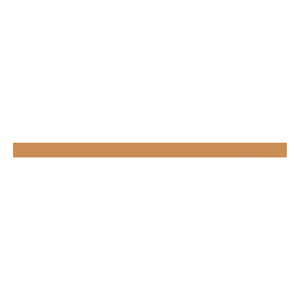

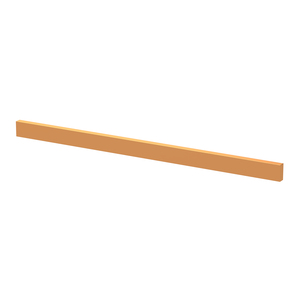

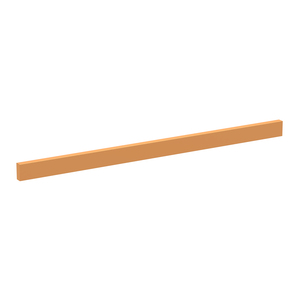

ZX2260 CU-Schiene 12x5mm, L:242mm

Sammelschiene, CombiLine, Bausatz unmontiert, Feldbreite 1 = 246 mm, Bemessungsstrom In max. 250 A

PDF Download

Technische Daten

Allgemeine Daten

TypZX2260

Artikelnummer2CPX047415R9999

Warentarifnummer85369001

UrsprungslandDeutschland

BauartSammelschiene

BaureiheCombiLine

Kombination Produkthierarchie Hauptgruppe und Gruppe - 2520 (SUJ)0711

Technische Daten

Bemessungsstrom In [A]250 A

Polzahl1

Verlustleistung max. [W]6.5436 W

Lieferform

Tiefe der Verpackung0,242 m

Breite der Verpackung0,012 m

Länge der Verpackung0,005 m

Bruttogewicht0,15 kg

BasismengeneinheitStück

LieferformBausatz unmontiert

Menge Verpackungseinheit Basis1

Konstruktive Daten

gestreckte Kupferlänge [mm]246 mm

Nennmaß außen Breite [FB]1 FB

Nennmaß außen Breite [mm]246 mm

Nennmaß außen Höhe [mm]12 mm

Nennmaß außen Tiefe [mm]5 mm

Oberflächenbeschaffenheitunbehandelt
