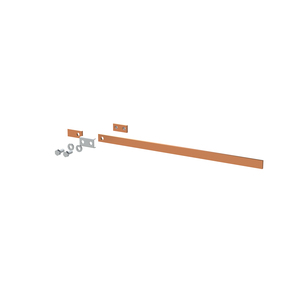

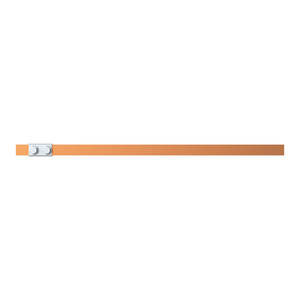

ZX2231 Cu-Schiene 20x5mm 2FB V2, A1

Sammelschiene, CombiLine, Bausatz unmontiert, Feldbreite 2 = 450 mm, Bemessungsstrom In max. 320 A

Zur Produktmerkliste hinzufügen PDF Download

Technische Daten

Allgemeine Daten

TypZX2231

Verpackungsmenge1

Artikelnummer2CPX042637R9999

Warentarifnummer85369001

UrsprungslandDeutschland

BauartSammelschiene

BaureiheCombiLine

Kombination Produkthierarchie Hauptgruppe und Gruppe - 2520 (SUJ)0711

Listenpreis73,50 €

Technische Daten

Bemessungsstrom In [A]320 A

Polzahl1

Verlustleistung max. [W]11.79 W

Lieferform

Tiefe der Verpackung0,46 m

Breite der Verpackung0,02 m

Länge der Verpackung0,01 m

Bruttogewicht0,55 kg

Anzahl pro Basismengeneinheit (Verpackungseinheit)1

BasismengeneinheitStück

LieferformBausatz unmontiert

Menge Verpackungseinheit Basis1

Konstruktive Daten

gestreckte Kupferlänge [mm]450 mm

Nennmaß außen Breite [FB]2 FB

Nennmaß außen Breite [mm]450 mm

Nennmaß außen Höhe [mm]20 mm

Nennmaß außen Tiefe [mm]5 mm

Oberflächenbeschaffenheitunbehandelt

Dokumente

Katalog für den Schaltanlagenbau

PDF, ca. 55.54 MB

Katalog für den Elektrogroßhandel

PDF, ca. 49.54 MB

Montageanleitung ZX2224-2259_ZX2324-2353

PDF, ca. 3.6 MB

EU Konformitätserklärung Verteilerfeldsystem CombiLine N

PDF, ca. 2.2 MB

Technisches Handbuch

PDF, ca. 40.66 MB

Erklärung zur REACH - Verordnung - ABB STRIEBEL & JOHN

PDF, ca. 1008.81 kB

Ausschreibung
