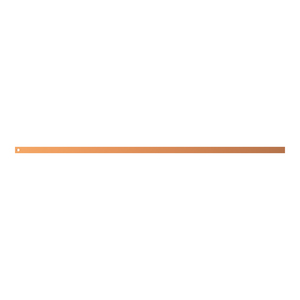

ZX2134 CU-Schiene 30x10mm, L:1270mm

Sammelschiene, CombiLine, Bausatz unmontiert, Feldbreite 5 = 1253 mm, Bemessungsstrom In max. 630 A

Zur Produktmerkliste hinzufügen PDF Download

Technische Daten

Allgemeine Daten

TypZX2134

Verpackungsmenge1

Artikelnummer2CPX042612R9999

Warentarifnummer85369001

UrsprungslandDeutschland

BauartSammelschiene

BaureiheCombiLine

Kombination Produkthierarchie Hauptgruppe und Gruppe - 2520 (SUJ)0711

Listenpreis281,00 €

Technische Daten

Bemessungsstrom In [A]630 A

Polzahl1

Verlustleistung max. [W]42.3514 W

Lieferform

Tiefe der Verpackung1,253 m

Breite der Verpackung0,03 m

Länge der Verpackung0,01 m

Bruttogewicht3,346 kg

Anzahl pro Basismengeneinheit (Verpackungseinheit)1

BasismengeneinheitStück

LieferformBausatz unmontiert

Menge Verpackungseinheit Basis1

Konstruktive Daten

gestreckte Kupferlänge [mm]1253 mm

Nennmaß außen Breite [FB]5 FB

Nennmaß außen Breite [mm]1253 mm

Nennmaß außen Höhe [mm]30 mm

Nennmaß außen Tiefe [mm]10 mm

Oberflächenbeschaffenheitunbehandelt
