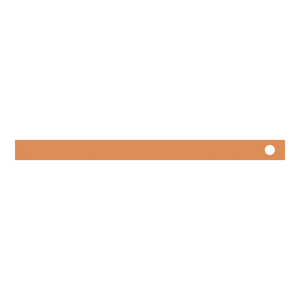

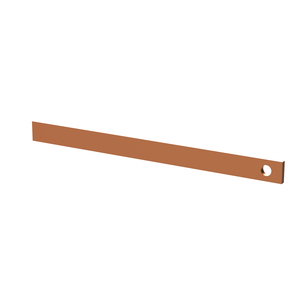

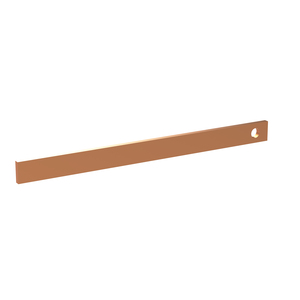

ZX2106 CU-Schiene 20x5mm, L:267mm

Sammelschiene, CombiLine, Bausatz unmontiert, Feldbreite 1 = 272 mm, Bemessungsstrom In max. 320 A

Zur Produktmerkliste hinzufügen PDF Download

Technische Daten

Allgemeine Daten

TypZX2106

Verpackungsmenge1

Artikelnummer2CPX042588R9999

Warentarifnummer85369001

UrsprungslandDeutschland

BauartSammelschiene

BaureiheCombiLine

Kombination Produkthierarchie Hauptgruppe und Gruppe - 2520 (SUJ)0711

Listenpreis18,90 €

Technische Daten

Bemessungsstrom In [A]320 A

Polzahl1

Verlustleistung max. [W]7.1264 W

Lieferform

Tiefe der Verpackung0,267 m

Breite der Verpackung0,02 m

Länge der Verpackung0,005 m

Bruttogewicht0,22 kg

Anzahl pro Basismengeneinheit (Verpackungseinheit)1

BasismengeneinheitStück

LieferformBausatz unmontiert

Menge Verpackungseinheit Basis1

Konstruktive Daten

gestreckte Kupferlänge [mm]272 mm

Nennmaß außen Breite [FB]1 FB

Nennmaß außen Breite [mm]272 mm

Nennmaß außen Höhe [mm]20 mm

Nennmaß außen Tiefe [mm]5 mm

Oberflächenbeschaffenheitunbehandelt

Dokumente

Katalog für den Schaltanlagenbau

PDF, ca. 55.54 MB

Katalog für den Elektrogroßhandel

PDF, ca. 49.54 MB

EU Konformitätserklärung Verteilerfeldsystem CombiLine N

PDF, ca. 2.2 MB

Technisches Handbuch

PDF, ca. 40.66 MB

Erklärung zur REACH - Verordnung - ABB STRIEBEL & JOHN

PDF, ca. 1008.81 kB

Ausschreibung

Mehr Informationen

Produktbilder

Produktbild Web Format

JPG, ca. 9.11 kB

Produktbild Web Format

JPG, ca. 9.32 kB

Produktbild Web Format

JPG, ca. 4.9 kB

Produktbild hochauflösend (300 dpi)

TIF, ca. 1.88 MB

Produktbild hochauflösend (300 dpi)

TIF, ca. 1.71 MB

Produktbild hochauflösend (300 dpi)

TIF, ca. 2.12 MB
