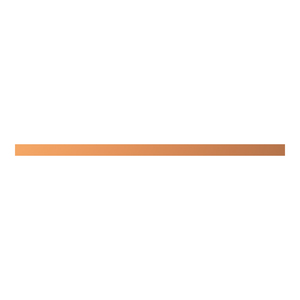

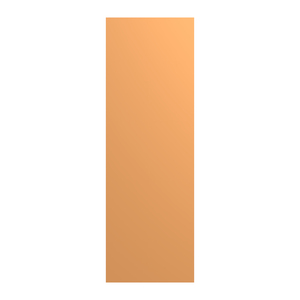

ZX2084 CU-Schiene 30x10mm, L:701mm

Sammelschiene, CombiLine, Bausatz unmontiert, Feldbreite 3 = 701 mm, Bemessungsstrom In max. 630 A

Zur Produktmerkliste hinzufügen PDF Download

Technische Daten

Allgemeine Daten

TypZX2084

Verpackungsmenge1

Artikelnummer2CPX042570R9999

Warentarifnummer85369001

UrsprungslandDeutschland

BauartSammelschiene

BaureiheCombiLine

Kombination Produkthierarchie Hauptgruppe und Gruppe - 2520 (SUJ)0711

Listenpreis158,00 €

Technische Daten

Bemessungsstrom In [A]630 A

Polzahl1

Verlustleistung max. [W]23.6938 W

Lieferform

Tiefe der Verpackung0,701 m

Breite der Verpackung0,03 m

Länge der Verpackung0,01 m

Bruttogewicht1,872 kg

Anzahl pro Basismengeneinheit (Verpackungseinheit)1

BasismengeneinheitStück

LieferformBausatz unmontiert

Menge Verpackungseinheit Basis1

Konstruktive Daten

gestreckte Kupferlänge [mm]701 mm

Nennmaß außen Breite [FB]3 FB

Nennmaß außen Breite [mm]701 mm

Nennmaß außen Höhe [mm]30 mm

Nennmaß außen Tiefe [mm]10 mm

Oberflächenbeschaffenheitunbehandelt
