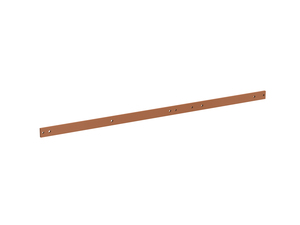

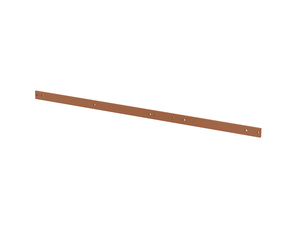

ZX2035 CU-Schiene 40x10mm, L:1184mm

Sammelschiene, CombiLine, Bausatz unmontiert, Feldbreite 5 = 1184 mm, Bemessungsstrom In max. 850 A

Zur Produktmerkliste hinzufügen PDF Download

Technische Daten

Allgemeine Daten

TypZX2035

Verpackungsmenge1

Artikelnummer2CPX042229R9999

Warentarifnummer85369001

UrsprungslandDeutschland

BauartSammelschiene

BaureiheCombiLine

Kombination Produkthierarchie Hauptgruppe und Gruppe - 2520 (SUJ)0711

Listenpreis319,00 €

Technische Daten

Bemessungsstrom In [A]850 A

Polzahl1

Verlustleistung max. [W]54.7008 W

Lieferform

Tiefe der Verpackung1,184 m

Breite der Verpackung0,04 m

Länge der Verpackung0,01 m

Bruttogewicht4,386 kg

Anzahl pro Basismengeneinheit (Verpackungseinheit)1

BasismengeneinheitStück

LieferformBausatz unmontiert

Menge Verpackungseinheit Basis1

Konstruktive Daten

gestreckte Kupferlänge [mm]1184 mm

Nennmaß außen Breite [FB]5 FB

Nennmaß außen Breite [mm]1184 mm

Nennmaß außen Höhe [mm]40 mm

Nennmaß außen Tiefe [mm]10 mm

Oberflächenbeschaffenheitunbehandelt
