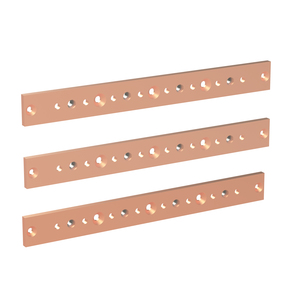

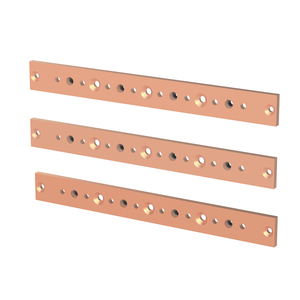

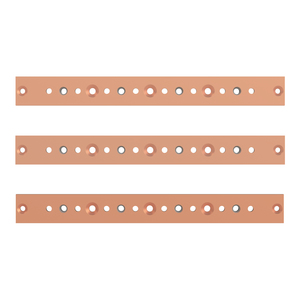

ZX1233 Cu Schienen NH 2FB 50x10

Sammelschiene, CombiLine, Bausatz unmontiert, Feldbreite 2 = 465 mm, Bemessungsstrom In max. 1000 A

Zur Produktmerkliste hinzufügen PDF Download

Technische Daten

Allgemeine Daten

TypZX1233

Verpackungsmenge1

Artikelnummer2CPX042280R9999

Warentarifnummer85369001

UrsprungslandDeutschland

BauartSammelschiene

BaureiheCombiLine

Listenpreis266,00 €

Technische Daten

Bemessungsstrom In [A]1000 A

Polzahl1

Verlustleistung max. [W]23.7615 W

Lieferform

Tiefe der Verpackung0,465 m

Breite der Verpackung0,05 m

Länge der Verpackung0,01 m

Bruttogewicht2,081 kg

Anzahl pro Basismengeneinheit (Verpackungseinheit)1

BasismengeneinheitStück

LieferformBausatz unmontiert

Menge Verpackungseinheit Basis1

Konstruktive Daten

gestreckte Kupferlänge [mm]465 mm

Nennmaß außen Breite [FB]2 FB

Nennmaß außen Breite [mm]465 mm

Nennmaß außen Höhe [mm]50 mm

Nennmaß außen Tiefe [mm]10 mm

Oberflächenbeschaffenheitunbehandelt

Dokumente

Katalog für den Schaltanlagenbau

PDF, ca. 55.54 MB

Katalog für den Elektrogroßhandel

PDF, ca. 49.54 MB

DXF mit Flächenfüllung

DXF, ca. 14.22 kB

DXF ohne Flächenfüllung

DXF, ca. 13.53 kB

EU Konformitätserklärung Verteilerfeldsystem CombiLine N

PDF, ca. 2.2 MB

Technisches Handbuch

PDF, ca. 40.66 MB

Erklärung zur REACH - Verordnung - ABB STRIEBEL & JOHN

PDF, ca. 1008.81 kB

Ausschreibung
