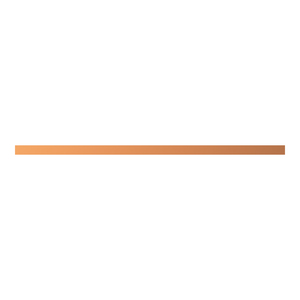

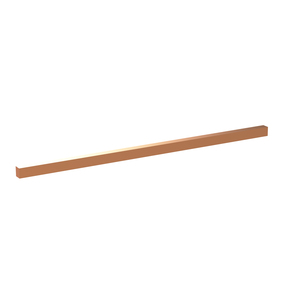

ZX1086 CU-Schiene 12x10mm, L:345mm

Sammelschiene, CombiLine, Bausatz unmontiert, Feldbreite 1 = 350 mm, Bemessungsstrom In max. 360 A

Zur Produktmerkliste hinzufügen PDF Download

Technische Daten

Allgemeine Daten

TypZX1086

Verpackungsmenge1

Artikelnummer2CPX041948R9999

Warentarifnummer85369001

UrsprungslandDeutschland

BauartSammelschiene

BaureiheCombiLine

Kombination Produkthierarchie Hauptgruppe und Gruppe - 2520 (SUJ)0711

Listenpreis26,80 €

Technische Daten

Bemessungsstrom In [A]360 A

Polzahl1

Verlustleistung max. [W]9.66 W

Lieferform

Tiefe der Verpackung0,345 m

Breite der Verpackung0,012 m

Länge der Verpackung0,01 m

Bruttogewicht0,375 kg

Anzahl pro Basismengeneinheit (Verpackungseinheit)1

BasismengeneinheitStück

LieferformBausatz unmontiert

Menge Verpackungseinheit Basis1

Konstruktive Daten

gestreckte Kupferlänge [mm]350 mm

Nennmaß außen Breite [FB]1 FB

Nennmaß außen Breite [mm]350 mm

Nennmaß außen Höhe [mm]12 mm

Nennmaß außen Tiefe [mm]10 mm

Oberflächenbeschaffenheitunbehandelt

Dokumente

Katalog für den Schaltanlagenbau

PDF, ca. 55.54 MB

Katalog für den Elektrogroßhandel

PDF, ca. 49.54 MB

EU Konformitätserklärung Verteilerfeldsystem CombiLine N

PDF, ca. 2.2 MB

Technisches Handbuch

PDF, ca. 40.66 MB

Erklärung zur REACH - Verordnung - ABB STRIEBEL & JOHN

PDF, ca. 1008.81 kB

Ausschreibung
