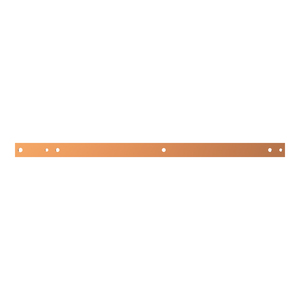

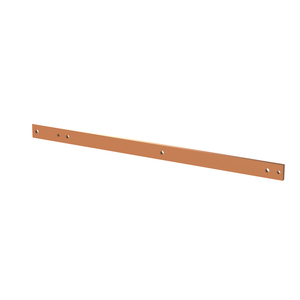

ZX1072 CU-Schiene 40x10mm, L:762mm

Sammelschiene, CombiLine, Bausatz unmontiert, Feldbreite 3 = 767 mm, Bemessungsstrom In max. 850 A

Zur Produktmerkliste hinzufügen PDF Download

Technische Daten

Allgemeine Daten

TypZX1072

Verpackungsmenge1

Artikelnummer2CPX041938R9999

Warentarifnummer85369001

UrsprungslandDeutschland

BauartSammelschiene

BaureiheCombiLine

Kombination Produkthierarchie Hauptgruppe und Gruppe - 2520 (SUJ)0711

Listenpreis200,00 €

Technische Daten

Bemessungsstrom In [A]850 A

Polzahl1

Verlustleistung max. [W]35.4354 W

Lieferform

Tiefe der Verpackung0,762 m

Breite der Verpackung0,04 m

Länge der Verpackung0,01 m

Bruttogewicht2,849 kg

Anzahl pro Basismengeneinheit (Verpackungseinheit)1

BasismengeneinheitStück

LieferformBausatz unmontiert

Menge Verpackungseinheit Basis1

Konstruktive Daten

gestreckte Kupferlänge [mm]767 mm

Nennmaß außen Breite [FB]3 FB

Nennmaß außen Breite [mm]767 mm

Nennmaß außen Höhe [mm]40 mm

Nennmaß außen Tiefe [mm]10 mm

Oberflächenbeschaffenheitunbehandelt
