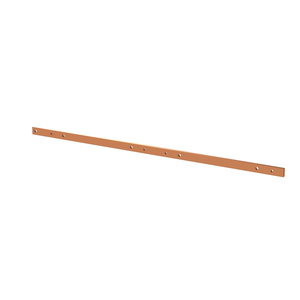

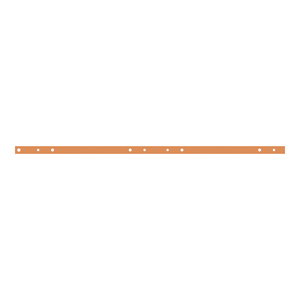

ZX1067 CU-Schiene 30x10mm, L:1043mm

Sammelschiene, CombiLine, Bausatz unmontiert, Feldbreite 4 = 1048 mm, Bemessungsstrom In max. 630 A

Zur Produktmerkliste hinzufügen PDF Download

Technische Daten

Allgemeine Daten

TypZX1067

Verpackungsmenge1

Artikelnummer2CPX041933R9999

Warentarifnummer85369001

UrsprungslandDeutschland

BauartSammelschiene

BaureiheCombiLine

Kombination Produkthierarchie Hauptgruppe und Gruppe - 2520 (SUJ)0711

Listenpreis227,00 €

Technische Daten

Bemessungsstrom In [A]630 A

Polzahl1

Verlustleistung max. [W]35.4224 W

Lieferform

Tiefe der Verpackung1,043 m

Breite der Verpackung0,03 m

Länge der Verpackung0,01 m

Bruttogewicht3,13 kg

Anzahl pro Basismengeneinheit (Verpackungseinheit)1

BasismengeneinheitStück

LieferformBausatz unmontiert

Menge Verpackungseinheit Basis1

Konstruktive Daten

gestreckte Kupferlänge [mm]1048 mm

Nennmaß außen Breite [FB]4 FB

Nennmaß außen Breite [mm]1048 mm

Nennmaß außen Höhe [mm]30 mm

Nennmaß außen Tiefe [mm]10 mm

Oberflächenbeschaffenheitunbehandelt
