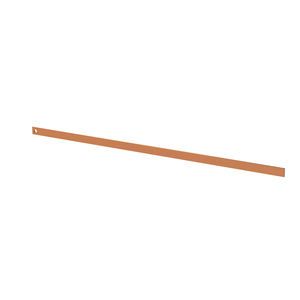

ZX1061 CU-Schiene 30x5mm, L:1043mm

Sammelschiene, CombiLine, Bausatz unmontiert, Feldbreite 4 = 1048 mm, Bemessungsstrom In max. 440 A

Zur Produktmerkliste hinzufügen PDF Download

Technische Daten

Allgemeine Daten

TypZX1061

Verpackungsmenge1

Artikelnummer2CPX041927R9999

Warentarifnummer85369001

UrsprungslandDeutschland

BauartSammelschiene

BaureiheCombiLine

Kombination Produkthierarchie Hauptgruppe und Gruppe - 2520 (SUJ)0711

Listenpreis104,00 €

Technische Daten

Bemessungsstrom In [A]440 A

Polzahl1

Verlustleistung max. [W]34.584 W

Lieferform

Tiefe der Verpackung1,043 m

Breite der Verpackung0,03 m

Länge der Verpackung0,005 m

Bruttogewicht1,728 kg

Anzahl pro Basismengeneinheit (Verpackungseinheit)1

BasismengeneinheitStück

LieferformBausatz unmontiert

Menge Verpackungseinheit Basis1

Konstruktive Daten

gestreckte Kupferlänge [mm]1048 mm

Nennmaß außen Breite [FB]4 FB

Nennmaß außen Breite [mm]1048 mm

Nennmaß außen Höhe [mm]30 mm

Nennmaß außen Tiefe [mm]5 mm

Oberflächenbeschaffenheitunbehandelt
