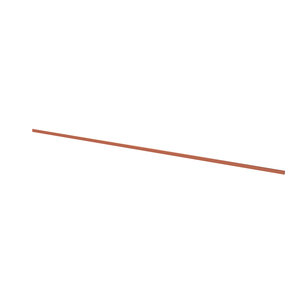

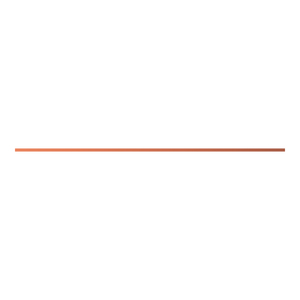

ZX1043 CU-Schiene 12x5mm, L:1043mm

Sammelschiene, CombiLine, Bausatz unmontiert, Feldbreite 4 = 1048 mm, Bemessungsstrom In max. 250 A

Zur Produktmerkliste hinzufügen PDF Download

Technische Daten

Allgemeine Daten

TypZX1043

Verpackungsmenge1

Artikelnummer2CPX041909R9999

Warentarifnummer85369001

UrsprungslandDeutschland

BauartSammelschiene

BaureiheCombiLine

Kombination Produkthierarchie Hauptgruppe und Gruppe - 2520 (SUJ)0711

Listenpreis43,00 €

Technische Daten

Bemessungsstrom In [A]250 A

Polzahl1

Verlustleistung max. [W]27.8768 W

Lieferform

Tiefe der Verpackung1,043 m

Breite der Verpackung0,012 m

Länge der Verpackung0,005 m

Bruttogewicht0,886 kg

Anzahl pro Basismengeneinheit (Verpackungseinheit)1

BasismengeneinheitStück

LieferformBausatz unmontiert

Menge Verpackungseinheit Basis1

Konstruktive Daten

gestreckte Kupferlänge [mm]1048 mm

Nennmaß außen Breite [FB]4 FB

Nennmaß außen Breite [mm]1048 mm

Nennmaß außen Höhe [mm]12 mm

Nennmaß außen Tiefe [mm]5 mm

Oberflächenbeschaffenheitunbehandelt
