ZW375 WR-Montageprofil 9RE | STRIEBEL & JOHN

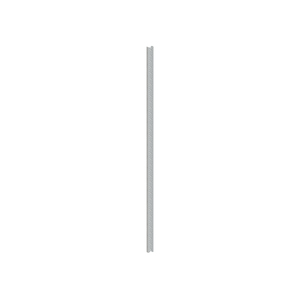

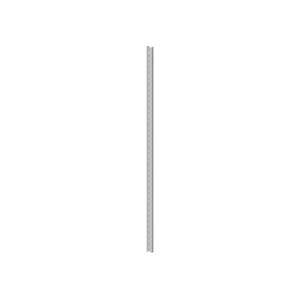

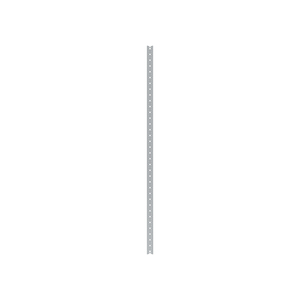

Vertikale WR-Profilschiene, Bausatz unmontiert, für 9 RE (1350 mm), für den Höhenausgleich beim Einsatz von Quer-Profilschienen. Das Systemteil ist passend für das WR-Montagegerüst.

Zur Produktmerkliste hinzufügen PDF Download

Technische Daten

Allgemeine Daten

TypZW375

Verpackungsmenge1

Artikelnummer2CPX041858R9999

Warentarifnummer73269098

UrsprungslandSlowakei

BauartGleitschienen

BaureiheCombiLine

Kombination Produkthierarchie Hauptgruppe und Gruppe - 2520 (SUJ)0704

Listenpreis29,10 €

Lieferform

Tiefe der Verpackung1,323 m

Breite der Verpackung0,04 m

Länge der Verpackung0,02 m

Bruttogewicht1,763 kg

Anzahl pro Basismengeneinheit (Verpackungseinheit)1

BasismengeneinheitStück

LieferformBausatz unmontiert

Menge Verpackungseinheit Basis1

Konstruktive Daten

Nennmaß außen Höhe [BH]5

Nennmaß außen Höhe [mm]1350 mm

Nennmaß außen Höhe [RE]9

Nennmaß außen Tiefe [mm]1350 mm

Oberflächenbeschaffenheitverzinkt

Dokumente

Katalog für den Schaltanlagenbau

PDF, ca. 55.54 MB

Katalog für den Elektrogroßhandel

PDF, ca. 49.54 MB

DWG mit Flächenfüllung

DWG, ca. 32.11 kB

DWG ohne Flächenfüllung

DWG, ca. 31.58 kB

DXF mit Flächenfüllung

DXF, ca. 12.99 kB

DXF ohne Flächenfüllung

DXF, ca. 12.65 kB

EU Konformitätserklärung Verteilerfeldsystem CombiLine N

PDF, ca. 2.2 MB

Technisches Handbuch

PDF, ca. 40.66 MB

Erklärung zur REACH - Verordnung - ABB STRIEBEL & JOHN

PDF, ca. 1008.81 kB

Ausschreibung

Mehr Informationen

Produktbilder

Produktbild Web Format

JPG, ca. 4.02 kB

Produktbild Web Format

JPG, ca. 3.82 kB

Produktbild Web Format

JPG, ca. 3.72 kB

Produktbild hochauflösend (300 dpi)

TIF, ca. 1.3 MB

Produktbild hochauflösend (300 dpi)

TIF, ca. 1.34 MB

Produktbild hochauflösend (300 dpi)

TIF, ca. 1.44 MB
