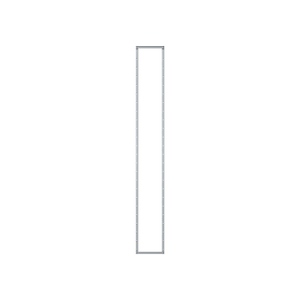

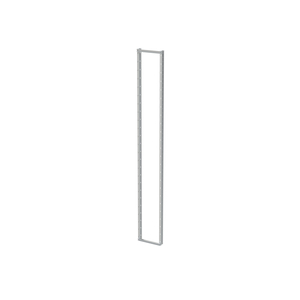

WRM181 WR-Montagegerüst 1FB BH8 V2

WR-Montagegerüst, montiert im Schrank eingebaut, Feldbreite 1, Bauhöhe 8 (12 RE) 1800mm, bestehend aus WR-Profilschiene vertikal mit Quer-Profilschiene, für alle Stand- und Reihenschaltschränke ab einer Tiefe von 225 mm.

Zur Produktmerkliste hinzufügen PDF Download

Technische Daten

Allgemeine Daten

TypWRM181

Verpackungsmenge1

Artikelnummer2CPX042849R9999

Warentarifnummer85381000

UrsprungslandFrankreich

BauartGleitschienen

BaureiheCombiLine

Kombination Produkthierarchie Hauptgruppe und Gruppe - 2520 (SUJ)0704

Listenpreis102,00 €

Lieferform

Tiefe der Verpackung1,8 m

Breite der Verpackung0,25 m

Länge der Verpackung0,04 m

Bruttogewicht5,243 kg

Anzahl pro Basismengeneinheit (Verpackungseinheit)1

BasismengeneinheitStück

Lieferformmontiert im Schrank eingebaut

Menge Verpackungseinheit Basis1

Ausbauvarianten

Einbaumöglichkeit225

Konstruktive Daten

Nennmaß außen Breite [FB]1 FB

Nennmaß außen Breite [mm]250 mm

Nennmaß außen Höhe [BH]8

Nennmaß außen Höhe [mm]1800 mm

Nennmaß außen Höhe [RE]12

Nennmaß außen Tiefe [mm]55 mm

Oberflächenbeschaffenheitverzinkt

Dokumente

Katalog für den Schaltanlagenbau

PDF, ca. 55.54 MB

Katalog für den Elektrogroßhandel

PDF, ca. 49.54 MB

DWG mit Flächenfüllung

DWG, ca. 33.03 kB

DWG ohne Flächenfüllung

DWG, ca. 32.22 kB

DXF mit Flächenfüllung

DXF, ca. 14.83 kB

DXF ohne Flächenfüllung

DXF, ca. 13.98 kB

EU Konformitätserklärung Verteilerfeldsystem CombiLine N

PDF, ca. 2.2 MB

Technisches Handbuch

PDF, ca. 40.66 MB

Erklärung zur REACH - Verordnung - ABB STRIEBEL & JOHN

PDF, ca. 1008.81 kB

Ausschreibung

Mehr Informationen

Produktbilder

Produktbild Web Format

JPG, ca. 8.46 kB

Produktbild Web Format

JPG, ca. 8.25 kB

Produktbild Web Format

JPG, ca. 8.08 kB

Produktbild hochauflösend (300 dpi)

TIF, ca. 1.62 MB

Produktbild hochauflösend (300 dpi)

TIF, ca. 1.49 MB

Produktbild hochauflösend (300 dpi)

TIF, ca. 1.57 MB
