WR210

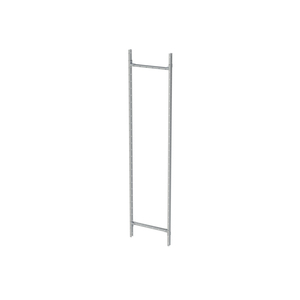

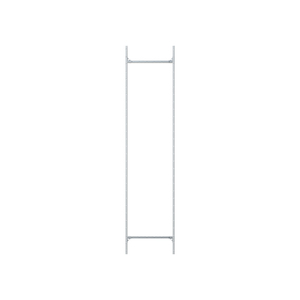

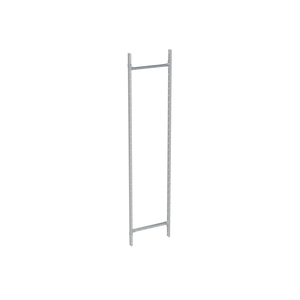

WR210 Montagerahmen 2.Br. BH10

WR210 Montagerahmen 2.Br. BH10

WR210 Montagerahmen 2.Br. BH10

⟨ ⟩

WR-Montagegerüst, Feldbreite 2, Bauhöhe 10 (14 RE) 2100mm, bestehend aus WR-Profilschiene vertikal mit Quer-Profilschiene, für alle Stand- und Reihenschaltschränke ab einer Tiefe von 225 mm. Wird benötigt beim freien Aufbau auf das WR-Montagegerüst, beim Einbau von EDF-Einbausatz WNF (ab Schranktiefe 425 mm) und beim Ausbau mit Modulen auf WR-Montagegerüst.

Zur Produktmerkliste hinzufügen PDF Download

Technische Daten

Allgemeine Daten

TypWR210

Verpackungsmenge1

Artikelnummer2CPX045235R9999

Warentarifnummer85389099

UrsprungslandSlowakei

BauartGleitschienen

BaureiheCombiLine

Kombination Produkthierarchie Hauptgruppe und Gruppe - 2520 (SUJ)0705

Listenpreis119,00 €

Lieferform

Tiefe der Verpackung2,14 m

Breite der Verpackung0,135 m

Länge der Verpackung0,075 m

Bruttogewicht7,53 kg

Anzahl pro Basismengeneinheit (Verpackungseinheit)1

BasismengeneinheitStück

LieferformBausatz unmontiert

Menge Verpackungseinheit Basis1

Konstruktive Daten

Nennmaß außen Breite [FB]2 FB

Nennmaß außen Breite [mm]500 mm

Nennmaß außen Höhe [BH]10

Nennmaß außen Höhe [mm]2100 mm

Nennmaß außen Höhe [RE]14

Nennmaß außen Tiefe [mm]2100 mm

Oberflächenbeschaffenheitverzinkt

Dokumente

Katalog für den Schaltanlagenbau

Katalog für den Schaltanlagenbau

PDF, ca. 55.54 MB

Katalog für den Elektrogroßhandel

Katalog für den Elektrogroßhandel

PDF, ca. 49.54 MB

DWG mit Flächenfüllung

DWG, ca. 35.99 kB

DWG ohne Flächenfüllung

DWG, ca. 34.46 kB

DXF mit Flächenfüllung

DXF, ca. 20.21 kB

DXF ohne Flächenfüllung

DXF, ca. 17.97 kB

Montageanleitung WR-Rahmen

Montageanleitung WR-Rahmen

PDF, ca. 1.24 MB

EU Konformitätserklärung Verteilerfeldsystem CombiLine N

EU Konformitätserklärung Verteilerfeldsystem CombiLine N

PDF, ca. 2.2 MB

Technisches Handbuch

Technisches Handbuch

PDF, ca. 40.66 MB

Erklärung zur REACH - Verordnung - ABB STRIEBEL & JOHN

Erklärung zur REACH - Verordnung - ABB STRIEBEL & JOHN

PDF, ca. 1008.81 kB

Ausschreibung

Mehr Informationen

Produktbilder

Produktbild Web Format

Produktbild Web Format

JPG, ca. 4.96 kB

Produktbild Web Format

Produktbild Web Format

JPG, ca. 5.3 kB

Produktbild Web Format

Produktbild Web Format

JPG, ca. 5.6 kB

Produktbild hochauflösend (300 dpi)

Produktbild hochauflösend (300 dpi)

TIF, ca. 1.48 MB

Produktbild hochauflösend (300 dpi)

Produktbild hochauflösend (300 dpi)

TIF, ca. 1.52 MB

Produktbild hochauflösend (300 dpi)

Produktbild hochauflösend (300 dpi)

TIF, ca. 1.58 MB
