WF39KW16

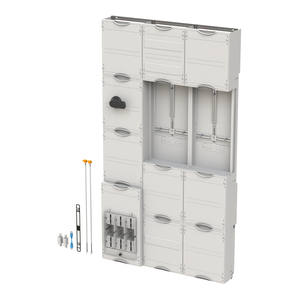

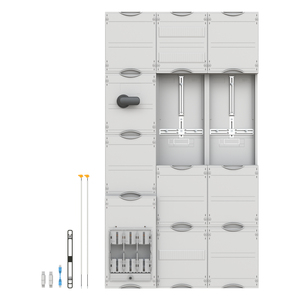

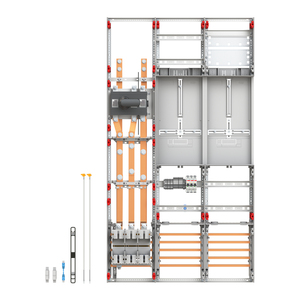

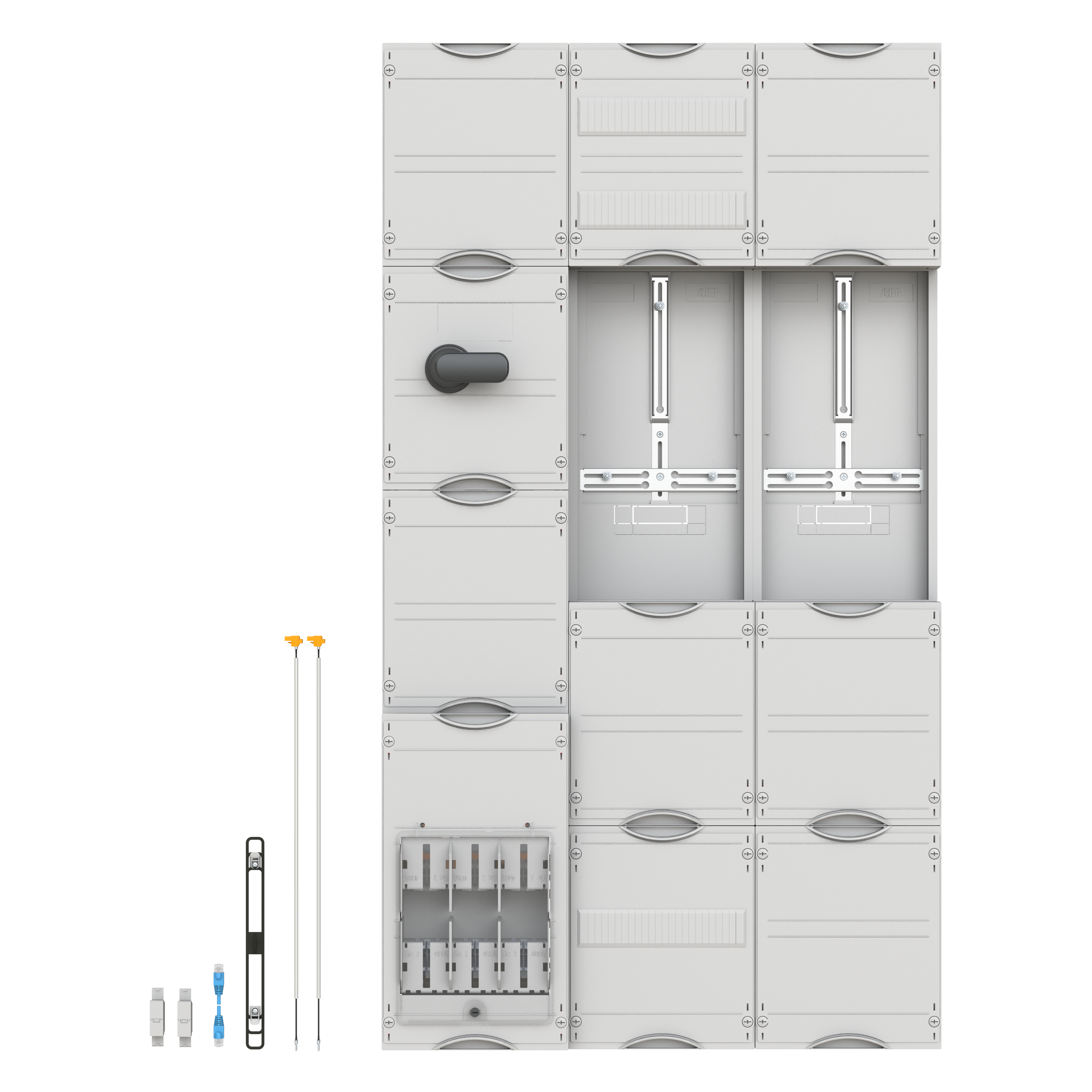

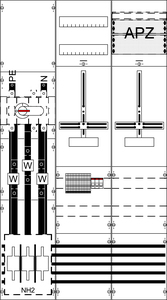

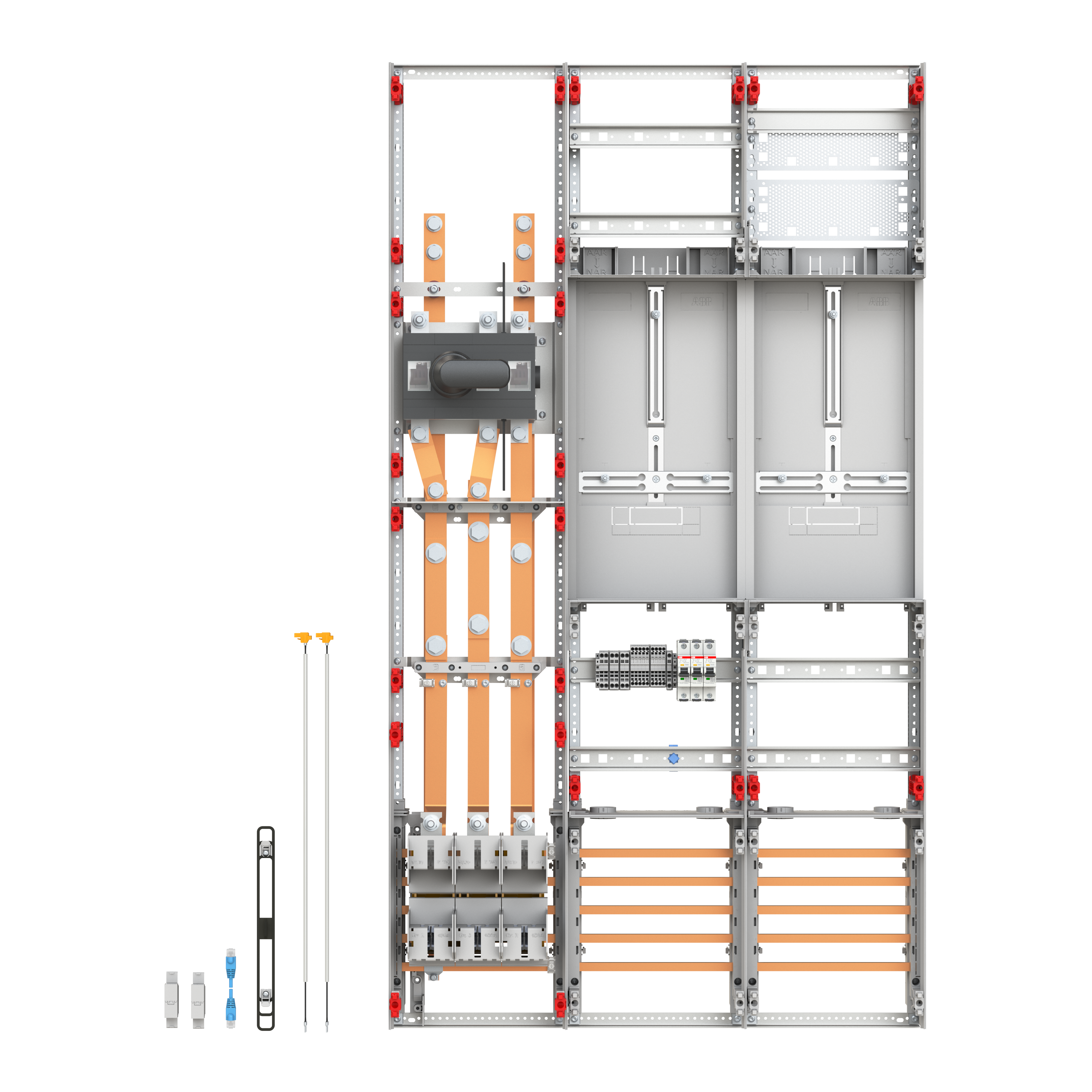

Mess- und Wandlerfeld, Komplettfeld, mit Zählerkreuz, für den Innenbereich, Schutzart IP2XC, geltende Normen: DIN EN 61439-1, VDE 0660-600-1, DIN EN 61439-2, VDE 0660-600-2, Bemessungsbetriebsspannung Ue 415V AC 50/60 Hz, Bemessungsstrom In 250 A, Bemessungsstrom der Schaltgerätekombination InA 250 A, in RAL 7035, Abmessungen in mm (H x B x T): 1350 x 750 x 160, Netzsystem TN-S, 5-polig, Anzahl SG-Plätze 1, Anzahl Wandlerzählerplatz 1, verdrahtet nach den Vorgaben des NB, Spannungspfad 3 LS-Schalter B10/25kA Überspannungskategorie 3, Lastbereich: Sammelschienensystem Cu-Schienen 2 x 12 x 5 mm 5-polig, Trennstelle vor dem Wandler Sicherungsunterteil NH2/400 A, Wandlerbereich Wandlerauflage mit herausnehmbarer Wandlerlasche 170 x 30 x 5 mm, Ritz: EKS 60-03, EKS 70-04, EKSO 74, MBS: EASK 31.3, EASK 31.4, EASK 31.5, EASK 41.4, EASK 41.5 (Beistellung NB), Trennstelle nach dem Wandler Lastschalter 400 A / 3-polig (M10), Primärverdrahtung L1-L3 Cu-Schiene 30 x 5 und 20 x 5, PE+N Cu-Schiene 20 x 5 mm, Zugang: auf Sammelschienensystem, Abgang: Anschlussschrauben an Lastschalter und PE+N-Schiene, Anschluss N+PE (M10), Rasteinheit 9 RE, Bauhöhe 5, Feldbreite 3, Platzeinheiten 216, Abdeckungen aus Kunststoff, plombierbarer Schnellverschluss, RAL 7035
