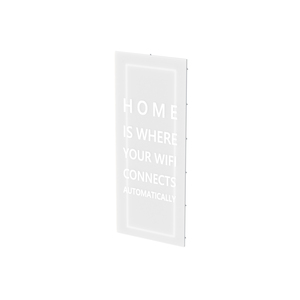

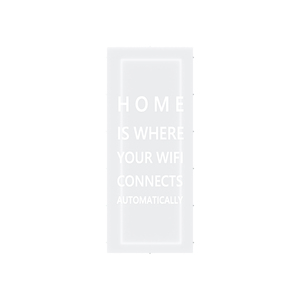

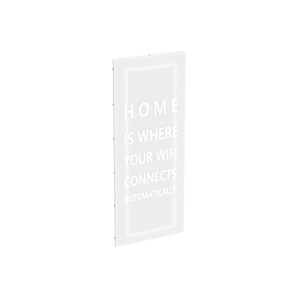

UZD654 Einsatz LED panel 5 R

Design Einsatz für die Serie UK600, Passend für den Design Wechselrahmen BL650D, LED panel 19,6W 12VDC Farbtemperatur 4200K, vorbereitet zum Anschluss an ein Hutschinen Netzteil. Mit backlichtfolie.

Zur Produktmerkliste hinzufügen PDF Download

Technische Daten

Allgemeine Daten

TypUZD654

Verpackungsmenge1

Artikelnummer2CPX031784R9999

Warentarifnummer85389099

UrsprungslandDeutschland

BauartGehäuse Zubehör

BaureiheUK600

Kombination Produkthierarchie Hauptgruppe und Gruppe - 2520 (SUJ)0703

Listenpreis1.278,00 €

Technische Daten

Bemessungsbetriebsspannung Ue [V] AC400 V

Bemessungsfrequenz f [Hz]50 Hz

Bemessungsisolationsspannung Ui [V]415 V

Bemessungsstoßspannungsfestigkeit Uimp [kV]6 kV

Schutzart [IP]IP30

Türartohne Blendrahmen und ohne Tür

Türöffnungswinkel [Grad]120 °

Umgebungsbedingung

Umgebungstemperatur max. Lag./Trans. [°C]40 °C

Umgebungstemperatur min. Lag./Trans. [°C]-5 °C

Lieferform

Tiefe der Verpackung0,91 m

Breite der Verpackung0,4 m

Länge der Verpackung0,065 m

Bruttogewicht3,63 kg

Anzahl pro Basismengeneinheit (Verpackungseinheit)1

Auslieferungszustandohne Blendrahmen ohne Tür

BasismengeneinheitStück

LieferformBausatz unmontiert

Menge Verpackungseinheit Basis1

Konstruktive Daten

Anzahl Gerätereihen5

Blendrahmen lichtes Maß Höhe [mm]832 mm

Blendrahmenaußenmaß Höhe [mm]882 mm

Blendrahmenwandaufbaumaß [mm]24 mm

Farbe [RAL]Mehrfarbig

Nennmaß außen Breite [mm]469 mm

Nennmaß außen Höhe [mm]844 mm

Nennmaß außen Tiefe [mm]12 mm

Platzeinheiten [PLE]60

Werkstoff GehäuseKunststoff

Aufstellungart

HohlwandeinbaumöglichkeitJa

Montageart AufputzNein

Montageart HohlwandJa

Montageart teilversenktNein
