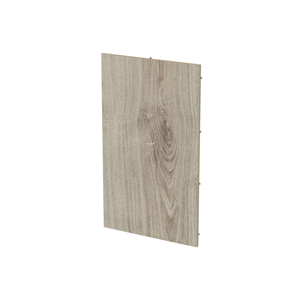

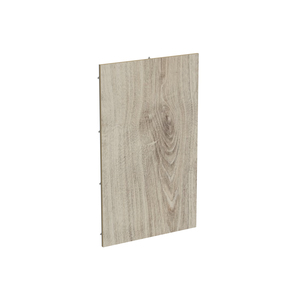

UZD635 Einsatz Holz Optik 3 R

Design Einsatz für die Serie UK600, Passend für den Design Wechselrahmen BL630D, Dibond als "graues Holz" Optik, mit Magneten zur verwendung als Magnet Pinnwand, mit Rückplatte

Zur Produktmerkliste hinzufügen PDF Download

Technische Daten

Allgemeine Daten

TypUZD635

Verpackungsmenge1

Artikelnummer2CPX031773R9999

Warentarifnummer85389099

UrsprungslandDeutschland

BauartGehäuse Zubehör

BaureiheUK600

Kombination Produkthierarchie Hauptgruppe und Gruppe - 2520 (SUJ)0703

Listenpreis214,00 €

Technische Daten

Bemessungsbetriebsspannung Ue [V] AC400 V

Bemessungsfrequenz f [Hz]50 Hz

Bemessungsisolationsspannung Ui [V]415 V

Bemessungsstoßspannungsfestigkeit Uimp [kV]6 kV

Schutzart [IP]IP30

Türartohne Blendrahmen und ohne Tür

Türöffnungswinkel [Grad]120 °

Umgebungsbedingung

Umgebungstemperatur max. Lag./Trans. [°C]40 °C

Umgebungstemperatur min. Lag./Trans. [°C]-5 °C

Lieferform

Tiefe der Verpackung0,66 m

Breite der Verpackung0,4 m

Länge der Verpackung0,065 m

Bruttogewicht3,083 kg

Anzahl pro Basismengeneinheit (Verpackungseinheit)1

Auslieferungszustandohne Blendrahmen ohne Tür

BasismengeneinheitStück

LieferformBausatz unmontiert

Menge Verpackungseinheit Basis1

Konstruktive Daten

Anzahl Gerätereihen3

Blendrahmen lichtes Maß Höhe [mm]582 mm

Blendrahmenaußenmaß Höhe [mm]632 mm

Blendrahmenwandaufbaumaß [mm]24 mm

Farbe [RAL]Mehrfarbig

Nennmaß außen Breite [mm]469 mm

Nennmaß außen Höhe [mm]594 mm

Nennmaß außen Tiefe [mm]6 mm

Platzeinheiten [PLE]36

Werkstoff GehäuseKunststoff

Aufstellungart

HohlwandeinbaumöglichkeitJa

Montageart AufputzNein

Montageart HohlwandJa

Montageart teilversenktNein
