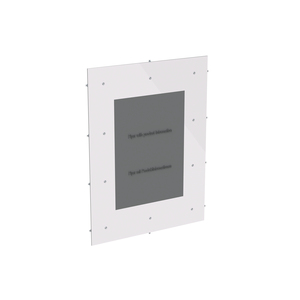

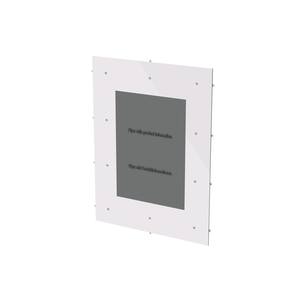

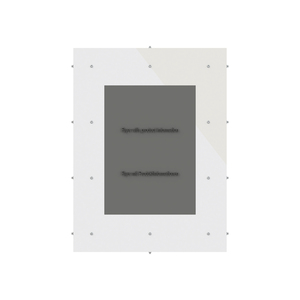

UZD620 Einsatz Bilderrahmen 2 R

Design Einsatz für die Serie UK600, Passend für den Design Wechselrahmen BL620D, als Bilderrahmen Ausführung, mit Rückplatte und Glasscheibe

Zur Produktmerkliste hinzufügen PDF Download

Technische Daten

Allgemeine Daten

TypUZD620

Verpackungsmenge1

Artikelnummer2CPX031762R9999

Warentarifnummer85389099

UrsprungslandDeutschland

BauartGehäuse Zubehör

BaureiheUK600

Kombination Produkthierarchie Hauptgruppe und Gruppe - 2520 (SUJ)0703

Listenpreis123,00 €

Technische Daten

Bemessungsbetriebsspannung Ue [V] AC400 V

Bemessungsfrequenz f [Hz]50 Hz

Bemessungsisolationsspannung Ui [V]415 V

Bemessungsstoßspannungsfestigkeit Uimp [kV]6 kV

Schutzart [IP]IP30

Türartohne Blendrahmen und ohne Tür

Türöffnungswinkel [Grad]120 °

Umgebungsbedingung

Umgebungstemperatur max. Lag./Trans. [°C]40 °C

Umgebungstemperatur min. Lag./Trans. [°C]-5 °C

Lieferform

Tiefe der Verpackung0,535 m

Breite der Verpackung0,4 m

Länge der Verpackung0,065 m

Bruttogewicht2,359 kg

Anzahl pro Basismengeneinheit (Verpackungseinheit)1

Auslieferungszustandohne Blendrahmen ohne Tür

BasismengeneinheitStück

LieferformBausatz unmontiert

Menge Verpackungseinheit Basis1

Konstruktive Daten

Anzahl Gerätereihen2

Blendrahmen lichtes Maß Höhe [mm]457 mm

Blendrahmenaußenmaß Höhe [mm]507 mm

Blendrahmenwandaufbaumaß [mm]24 mm

Farbe [RAL]Mehrfarbig

Nennmaß außen Breite [mm]469 mm

Nennmaß außen Höhe [mm]352 mm

Nennmaß außen Tiefe [mm]6 mm

Platzeinheiten [PLE]24

Werkstoff GehäuseGlas

Aufstellungart

HohlwandeinbaumöglichkeitJa

Montageart AufputzNein

Montageart HohlwandJa

Montageart teilversenktNein
