UK660MWH

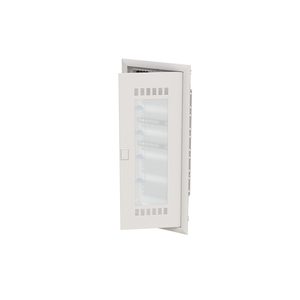

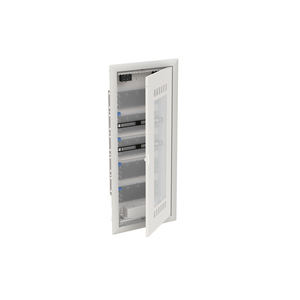

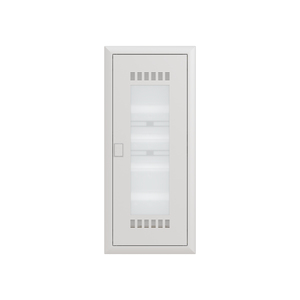

Multimedia-Verteiler, Baureihe UK600, Anbaumöglichkeit: seitlich und unten, Montageart: Unterputz, Hohlwand mit Zubehör, teilversenkt, für den Innenbereich, mit Blendrahmen und Tür, Schutzklasse II (schutzisoliert), Schutzart IP30, geltende Normen: DIN 43871, DIN EN 60670-24; VDE 0606-24, IK-Code IK07, Bemessungsbetriebsspannung Ue 400V AC 50/60 Hz, Bemessungsstrom In 63 A, Glühdrahtfestigkeit 850°C, nicht UV beständigpulverbeschichtet, in RAL 9016, Gehäuse aus Thermoplast, mit Blendrahmen und belüfteter halb-transparenter Stahlblechtür für WLAN, Tür aus Stahlblech, in RAL 9016, mit Tip In-Verschluss, Türöffnungswinkel 120 Grad, Türanschlag rechts oder links, Leitungseinführung oben über Leitungseinführungsschieber vorgeprägt, unten über Leitungseinführungsschieber vorgeprägt, seitlich über Vorprägungen, Rückwand vorgeprägt, Abmessungen in mm (H x B x T): 872 x 384 x 97, Blendrahmenmaße in mm (H x B x T): 872 x 384 x 9, Platzeinheiten 60, Kabelabfangschiene integriert, ausgebaut mit Hutprofilschiene, Montageplatte für Multimediaanwendungen und 3-fach Steckdose
Zur Produktmerkliste hinzufügen PDF Download

Technische Daten

Allgemeine Daten

UK660MWH
1
2CPX031449R9999
85381000
Deutschland
Multimedia-Verteiler
UK600
0101
541,00 €

400 V
50/60 Hz
690 V
6 kV
10 KA
63 A
integriert
ohne Klemme
IP30
schutzisoliert
rechts oder links
mit Blendrahmen und belüfteter halb-transparenter Stahlblechtür für WLAN
120 °
IV
155 W
Tip In-Verschluss
Ja

Ja
Ja
850 °C

Innenbereich
40 °C

0,39 m
0,88 m
5,376 kg
1
mit Blendrahmen und Tür
Stück
1
30

seitlich und unten
ausgebaut mit Hutprofilschiene, Montageplatte für Multimediaanwendungen und 3-fach Steckdose

5
315 mm
802 mm
384 mm
872 mm
9 mm
Verkehrsweiß
Verkehrsweiß
IK07
Leitungseinführungsschieber vorgeprägt
Leitungseinführungsschieber vorgeprägt
vorgeprägt
Vorprägungen
Leitungseinführungsschieber vorgeprägt
384 mm
872 mm
97 mm
367 mm
855 mm
95 mm
81 mm
pulverbeschichtet
60
340 mm
828 mm
88 mm
Thermoplast
Stahlblech

Ja
Nein
Ja
Ja
Ja
