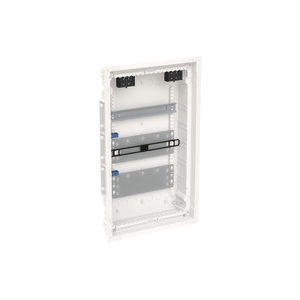

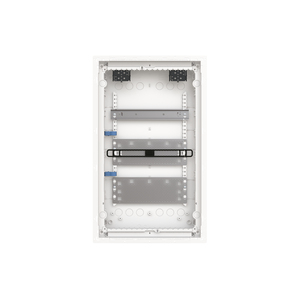

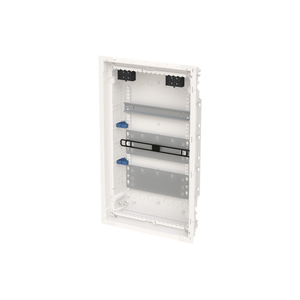

UK636MB

Multimedia-Verteiler, Baureihe UK600, Anbaumöglichkeit: seitlich und unten, Montageart: Unterputz, Hohlwand mit Zubehör, teilversenkt, für den Innenbereich, ohne Blendrahmen ohne Tür, Schutzklasse II (schutzisoliert), Schutzart IP30, geltende Normen: DIN 43871, DIN EN 60670-24; VDE 0606-24, IK-Code IK07, Bemessungsbetriebsspannung Ue 400V AC 50/60 Hz, Bemessungsstrom In 63 A, Glühdrahtfestigkeit 850°C, nicht UV beständigin RAL 9016, Gehäuse aus Thermoplast, ohne Blendrahmen und ohne Tür, Leitungseinführung oben über Leitungseinführungsschieber vorgeprägt, unten über Leitungseinführungsschieber vorgeprägt, seitlich über Vorprägungen, Rückwand vorgeprägt, Abmessungen in mm (H x B x T): 597 x 362 x 97, Platzeinheiten 36, Kabelabfangschiene integriert, ausgebaut mit Hutschiene und Montageplatte für Multimediaanwendungen
Zur Produktmerkliste hinzufügen PDF Download

Technische Daten

Allgemeine Daten

UK636MB
1
2CPX031395R9999
85381000
Slowenien
Multimedia-Verteiler
UK600
0101
162,00 €

400 V
50/60 Hz
690 V
6 kV
10 KA
63 A
integriert
ohne Klemme
IP30
schutzisoliert
ohne Blendrahmen und ohne Tür
IV
114 W
114 W
Ja

Ja
Ja
850 °C

Innenbereich
+40 °C

0,115 m
0,39 m
0,63 m
2,125 kg
1
ohne Blendrahmen ohne Tür
Stück
1
45

seitlich und unten
ausgebaut mit Hutschiene und Montageplatte für Multimediaanwendungen

3
Verkehrsweiß
IK07
Leitungseinführungsschieber vorgeprägt
Leitungseinführungsschieber vorgeprägt
vorgeprägt
Vorprägungen
Leitungseinführungsschieber vorgeprägt
362 mm
597 mm
97 mm
367 mm
605 mm
95 mm
81 mm
36
340 mm
578 mm
88 mm
Thermoplast

Ja
Nein
Ja
Ja
Ja
