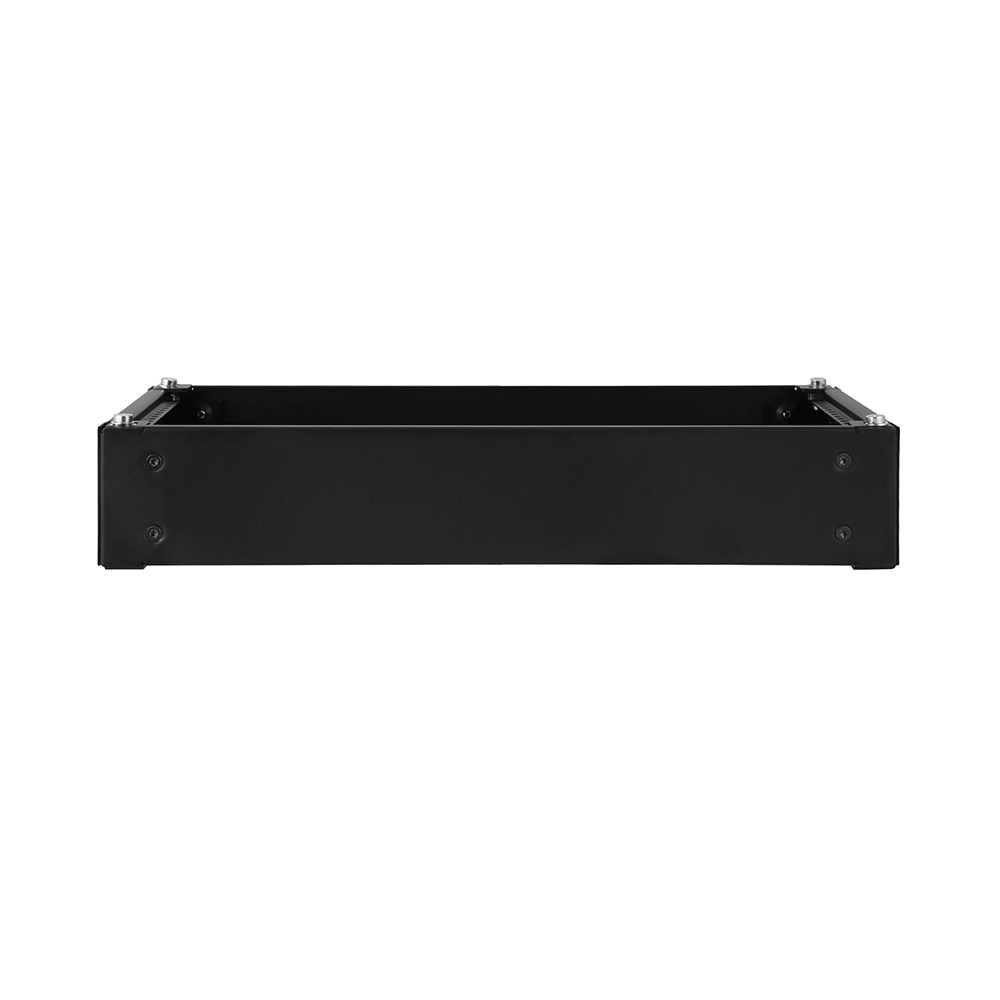

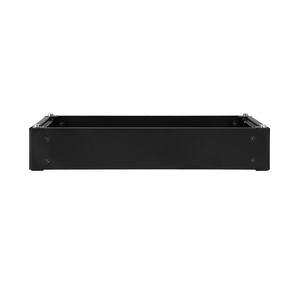

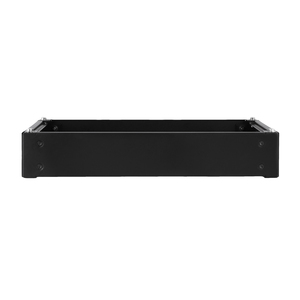

TZL210 Sockel T=275mm 2FB H=100mm

Sockel, Baureihe TwinLine, passend für Baureihe: TwinLine, teilmontiert, für den Innenbereich, pulverbeschichtet, in RAL 9005, Leitungseinführung seitlich über vorgeprägt, Abmessungen in mm (H x B x T): 100 x 550 x 253,5, Feldbreite 2

Zur Produktmerkliste hinzufügen PDF Download

Technische Daten

Allgemeine Daten

TypTZL210

Verpackungsmenge1

Artikelnummer2CPX010584R9999

Warentarifnummer85389099

UrsprungslandTschechien

BauartSockel

BaureiheTwinLine

Kombination Produkthierarchie Hauptgruppe und Gruppe - 2520 (SUJ)0704

passend für BaureiheTwinLine

Listenpreis137,00 €

Umgebungsbedingung

EinsatzbereichInnenbereich

Lieferform

Tiefe der Verpackung0,55 m

Breite der Verpackung0,11 m

Länge der Verpackung0,11 m

Bruttogewicht3,373 kg

Anzahl pro Basismengeneinheit (Verpackungseinheit)1

BasismengeneinheitStück

Lieferformteilmontiert

Menge Verpackungseinheit Basis1

Menge Verpackungseinheit Palette60

Konstruktive Daten

Farbe [RAL]Schwarz

Leitungseinführung seitlichvorgeprägt

Nennmaß außen Breite [FB]2 FB

Nennmaß außen Breite [mm]550 mm

Nennmaß außen Höhe [mm]100 mm

Nennmaß außen Tiefe [mm]253.5 mm

Oberflächenbeschaffenheitpulverbeschichtet

Sockelbefestigungsmaß Breite [mm]520 mm

Sockelbefestigungsmaß Tiefe [mm]223.50 mm

Dokumente

Katalog für den Schaltanlagenbau

PDF, ca. 55.54 MB

Katalog für den Elektrogroßhandel

PDF, ca. 49.54 MB

Montageanleitung TZG/TZL/TZW

PDF, ca. 4.68 MB

DWG mit Flächenfüllung

DWG, ca. 32.92 kB

DWG ohne Flächenfüllung

DWG, ca. 32.47 kB

DXF mit Flächenfüllung

DXF, ca. 13.8 kB

DXF ohne Flächenfüllung

DXF, ca. 13.64 kB

Kleiner VerteilerBerater

PDF, ca. 8.14 MB

EU Konformitätserklärung TwinLine N Schranksystem G, L, W, H, X

PDF, ca. 878 kB

Technisches Handbuch

PDF, ca. 40.66 MB

Erklärung zur REACH - Verordnung - ABB STRIEBEL & JOHN

PDF, ca. 1008.81 kB

Ausschreibung

Mehr Informationen

Produktbilder

Produktbild Web Format

JPG, ca. 11.18 kB

Produktbild Web Format

JPG, ca. 14.22 kB

Produktbild Web Format

JPG, ca. 13.88 kB

Produktbild Web Format

JPG, ca. 10.82 kB

Produktbild hochauflösend (300 dpi)

GIF, ca. 1.54 MB

Zubehör

ZK143 Klemme 22-28mm

ZK144 Klemme 40-46mm

ZK145 Klemme 64-70mm

TZ627P2 Sockelbefestigungslasche 2ST

TZ322 Kabelabfangs. Sockel 2FB
