R414T6B

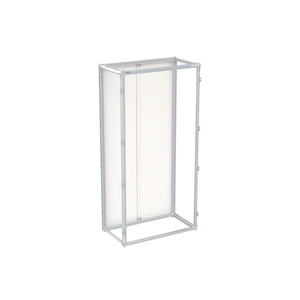

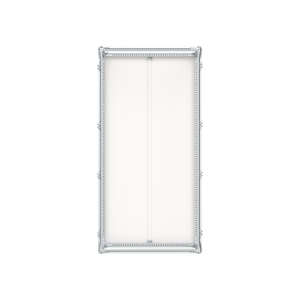

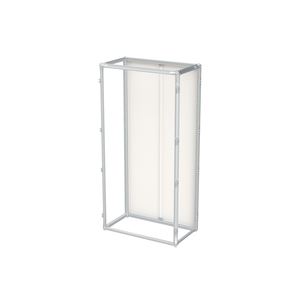

Reihenschaltschrank, Baureihe TriLine, Schrankgerüst, für den Innenbereich, mit Rückwand ohne Deckblech, Tür und Bodenblech, Schutzklasse I (geerdet), Schutzart max. IP54, Profile verzinkt, geltende Normen: DIN EN 61439-1, VDE 0660-600-1, DIN EN 61439-2, VDE 0660-600-2, IK-Code IK10, pulverbeschichtet, in RAL 7035, Gehäuse aus Stahl, ohne Tür, Rückwand aus Stahlblech, Abmessungen in mm (H x B x T): 2213 x 1114 x 625, Rasteinheit 14 RE, Bauhöhe 10, Feldbreite 4, Schranktiefe 8, Platzeinheiten 672
Zur Produktmerkliste hinzufügen PDF Download

Technische Daten

Allgemeine Daten

R414T6B
1
2CPX047099R9999
85381000
Deutschland
Reihenschaltschrank
TriLine
0508
1.088,00 €

max. IP54
geerdet
ohne Tür
340.1 W
563.1 W

Ja
Ja

Innenbereich

0,6 m
1,1 m
2,2 m
74,486 kg
1
mit Rückwand ohne Deckblech, Tür und Bodenblech
Stück
Schrankgerüst
1

14
Lichtgrau
IK10
1013 mm
2113 mm
621 mm
4 FB
1114 mm
10
2213 mm
14
625 mm
pulverbeschichtet
verzinkt
672
Stahl
Stahlblech

DXF mit Flächenfüllung
DXF, ca. 87.81 kB
DXF ohne Flächenfüllung
DXF, ca. 79.95 kB
Montageanleitung  TriLine-C
Montageanleitung  TriLine-C
PDF, ca. 6.51 MB
Montageanleitung  TriLine-C  RZB..RZT
Montageanleitung  TriLine-C  RZB..RZT
PDF, ca. 522.82 kB
Erklärung zur REACH - Verordnung - ABB STRIEBEL & JOHN
Erklärung zur REACH - Verordnung - ABB STRIEBEL & JOHN
PDF, ca. 1008.81 kB
EU Konformitätserklärung TriLine-C cabinet system
EU Konformitätserklärung TriLine-C cabinet system
PDF, ca. 778.52 kB
Ausschreibung
Mehr Informationen

Produktbild Web Format
Produktbild Web Format
JPG, ca. 12.41 kB
Produktbild Web Format
Produktbild Web Format
JPG, ca. 12.39 kB
Produktbild Web Format
Produktbild Web Format
JPG, ca. 12.98 kB
Produktbild hochauflösend (300 dpi)
Produktbild hochauflösend (300 dpi)
TIF, ca. 4.68 MB
Produktbild hochauflösend (300 dpi)
Produktbild hochauflösend (300 dpi)
TIF, ca. 3.91 MB
Produktbild hochauflösend (300 dpi)
Produktbild hochauflösend (300 dpi)
TIF, ca. 4 MB
