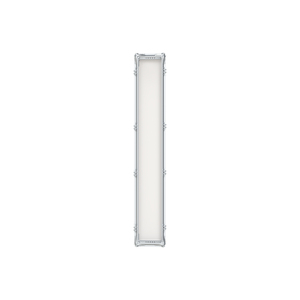

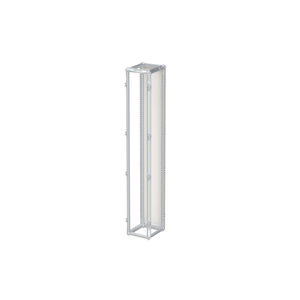

R114T4B

Reihenschaltschrank, Baureihe TriLine, Schrankgerüst, Anbaumöglichkeit: seitlich, für den Innenbereich, mit Rückwand ohne Deckblech, Tür und Bodenblech, Schutzklasse I (geerdet), Schutzart max. IP54, Profile verzinkt, geltende Normen: DIN EN 61439-1, VDE 0660-600-1, DIN EN 61439-2, VDE 0660-600-2, IK-Code IK10, pulverbeschichtet, in RAL 7035, Gehäuse aus Stahl, ohne Tür, Tür aus Stahlblech, Rückwand aus Stahlblech, Abmessungen in mm (H x B x T): 2213 x 364 x 425, Rasteinheit 14 RE, Bauhöhe 10, Feldbreite 1, Schranktiefe 4, Platzeinheiten 168
Zur Produktmerkliste hinzufügen PDF Download

Technische Daten

Allgemeine Daten

R114T4B
1
2CPX047086R9999
85381000
Deutschland
Reihenschaltschrank
TriLine
0508
787,00 €

max. IP54
geerdet
ohne Tür
128.8 W
213.2 W

Ja
Ja

Innenbereich

0,4 m
0,35 m
2,213 m
45,532 kg
1
mit Rückwand ohne Deckblech, Tür und Bodenblech
Stück
Schrankgerüst
1

seitlich

14
Lichtgrau
IK10
263 mm
2113 mm
421 mm
1 FB
364 mm
10
2213 mm
14
425 mm
pulverbeschichtet
verzinkt
168
Stahl
Stahlblech
Stahlblech

DXF mit Flächenfüllung
DXF, ca. 87.42 kB
DXF ohne Flächenfüllung
DXF, ca. 79.64 kB
Montageanleitung  TriLine-C
Montageanleitung  TriLine-C
PDF, ca. 6.51 MB
Montageanleitung  TriLine-C  RZB..RZT
Montageanleitung  TriLine-C  RZB..RZT
PDF, ca. 522.82 kB
Erklärung zur REACH - Verordnung - ABB STRIEBEL & JOHN
Erklärung zur REACH - Verordnung - ABB STRIEBEL & JOHN
PDF, ca. 1008.81 kB
EU Konformitätserklärung TriLine-C cabinet system
EU Konformitätserklärung TriLine-C cabinet system
PDF, ca. 778.52 kB
Ausschreibung
Mehr Informationen

Produktbild Web Format
Produktbild Web Format
JPG, ca. 5.99 kB
Produktbild Web Format
Produktbild Web Format
JPG, ca. 7.44 kB
Produktbild Web Format
Produktbild Web Format
JPG, ca. 7.72 kB
Produktbild hochauflösend (300 dpi)
Produktbild hochauflösend (300 dpi)
TIF, ca. 2.45 MB
Produktbild hochauflösend (300 dpi)
Produktbild hochauflösend (300 dpi)
TIF, ca. 2.69 MB
Produktbild hochauflösend (300 dpi)
Produktbild hochauflösend (300 dpi)
TIF, ca. 2.65 MB
