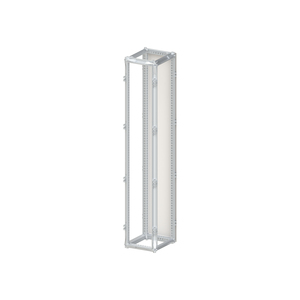

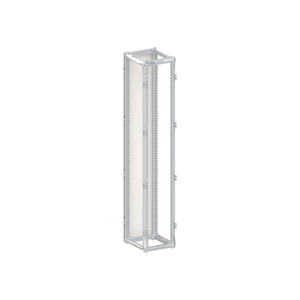

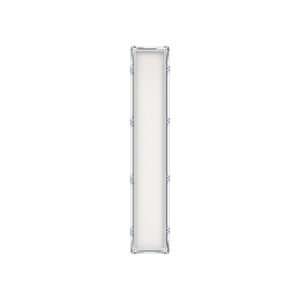

R112T4B

Reihenschaltschrank, Baureihe TriLine, Schrankgerüst, Anbaumöglichkeit: seitlich, für den Innenbereich, mit Rückwand ohne Deckblech, Tür und Bodenblech, Schutzklasse I (geerdet), Schutzart max. IP54, Profile verzinkt, geltende Normen: DIN EN 61439-1, VDE 0660-600-1, DIN EN 61439-2, VDE 0660-600-2, IK-Code IK10, pulverbeschichtet, in RAL 7035, Gehäuse aus Stahl, ohne Tür, Tür aus Stahlblech, Rückwand aus Stahlblech, Abmessungen in mm (H x B x T): 1913 x 364 x 425, Rasteinheit 12 RE, Bauhöhe 8, Feldbreite 1, Schranktiefe 4, Platzeinheiten 144
Zur Produktmerkliste hinzufügen PDF Download

Technische Daten

Allgemeine Daten

R112T4B
1
2CPX047081R9999
85381000
Deutschland
Reihenschaltschrank
TriLine
0508
758,00 €

max. IP54
geerdet
ohne Tür
108.3 W
179.4 W

Ja
Ja

Innenbereich

0,4 m
0,35 m
1,9 m
41,642 kg
1
mit Rückwand ohne Deckblech, Tür und Bodenblech
Stück
Schrankgerüst
1

seitlich

12
Lichtgrau
IK10
263 mm
1813 mm
421 mm
1 FB
364 mm
8
1913 mm
12
425 mm
pulverbeschichtet
verzinkt
144
Stahl
Stahlblech
Stahlblech

DXF mit Flächenfüllung
DXF, ca. 84.98 kB
DXF ohne Flächenfüllung
DXF, ca. 77.2 kB
Montageanleitung  TriLine-C
Montageanleitung  TriLine-C
PDF, ca. 6.51 MB
Montageanleitung  TriLine-C  RZB..RZT
Montageanleitung  TriLine-C  RZB..RZT
PDF, ca. 522.82 kB
Erklärung zur REACH - Verordnung - ABB STRIEBEL & JOHN
Erklärung zur REACH - Verordnung - ABB STRIEBEL & JOHN
PDF, ca. 1008.81 kB
EU Konformitätserklärung TriLine-C cabinet system
EU Konformitätserklärung TriLine-C cabinet system
PDF, ca. 778.52 kB
