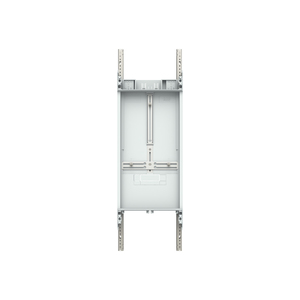

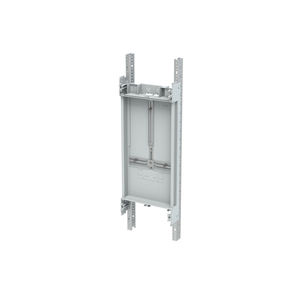

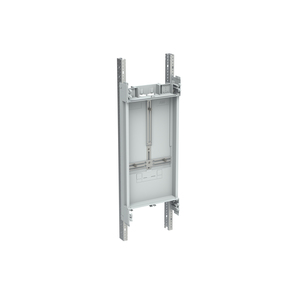

MZ171

Innenausbau Modul, CombiLine, montiert im Schrank eingebaut, für Zähler mit Dreipunktbefestigung, Rasteinheit 3 RE = 450 mm, Feldbreite 1 = 250 mm, 36 Platzeinheiten, Abdeckungen aus Kunststoff, 90 Grad Druck-Drehverschluss, RAL 7035, einsetzbar ab einer Schranktiefe von 225 mm, WR Montagegerüst muss separat bestellt werden
Zur Produktmerkliste hinzufügen PDF Download

Technische Daten

Allgemeine Daten

MZ171
1
2CPX044176R9999
85381000
Deutschland
Innenausbau Modul
CombiLine
0701
99,00 €

90 Grad Druck-Drehverschluss
1
400 V
50 Hz
690 V
6 kV
Nein (0)
III
3
1-stöckig

Ja
Ja
Ja

0,5 m
0,25 m
0,075 m
0,95 kg
1
Stück
montiert im Schrank eingebaut
1

225
Zähler mit Dreipunktbefestigung

Lichtgrau
Lichtgrau
1 FB
250 mm
450 mm
3
225 mm
36
Kunststoff

WR
