MT336

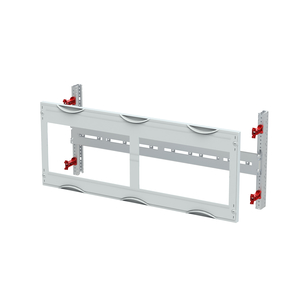

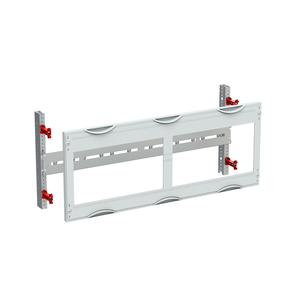

Innenausbau Modul, CombiLine, montiert im Schrank eingebaut, für NH00-Sicherungslasttrennschalter, Rasteinheit 2 RE = 300 mm, Feldbreite 3 = 750 mm, 72 Platzeinheiten, unbestückt für den Einbau von 6 NH-Sicherungslasttrennschalter NH00, für Sammelschienensystem 3-polig, Bemessungsstrom In max. 320 A, Abdeckungen aus Kunststoff, 90 Grad Druck-Drehverschluss, RAL 7035, Ausführung der Abdeckung: mit Ausschnitt, einsetzbar ab einer Schranktiefe von 200 mm, EDF oder WR Montagegerüst muss separat bestellt werden
Zur Produktmerkliste hinzufügen PDF Download

Technische Daten

Allgemeine Daten

MT336
1
2CPX041301R9999
85381000
Deutschland
Innenausbau Modul
CombiLine
0808
142,00 €

90 Grad Druck-Drehverschluss
6
400 V
50 Hz
690 V
6 kV
52 KA
320 A
Nein
NH-Sicherungslasttrennschalter
NH00
XLP
Ja (1)
3
Nein
III
3

Ja
Ja
Ja

0,3 m
0,75 m
0,2 m
2,378 kg
1
Stück
montiert im Schrank eingebaut
1

200
NH00-Sicherungslasttrennschalter

Lichtgrau
Lichtgrau
3 FB
750 mm
000
300 mm
2
200 mm
72
Kunststoff

WR oder EDF
