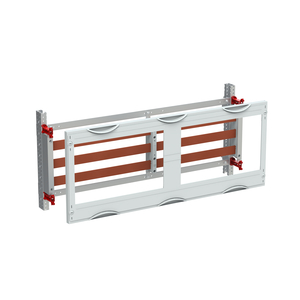

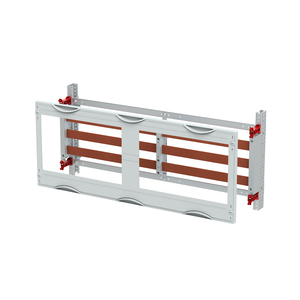

MR302

Innenausbau Modul, CombiLine, montiert im Schrank eingebaut, für Sammelschienensystem 60 mm horizontal, Rasteinheit 2 RE = 300 mm, Feldbreite 3 = 750 mm, 72 Platzeinheiten, , nutzbare Breite von 640 mm, unbestückt für den Einbau von D0- und NH-Sicherungslasttrennschalter oder Reitersicherungssockel D02, E27, E33, für Sammelschienensystem 3-polig, Ausrichtung Sammelschienen: horizontal, mit Sammelschienenhalter ZX146, Sammelschienenmittenabstand: 60 mm, für maximal 3 Cu-Schienen, (Sammelschienen müssen separat bestellt werden), Bemessungsstrom In max. 440 A, Abdeckungen aus Kunststoff, 90 Grad Druck-Drehverschluss, RAL 7035, Ausführung der Abdeckung: mit Ausschnitt, einsetzbar ab einer Schranktiefe von 225 mm, WR Montagegerüst muss separat bestellt werden
Zur Produktmerkliste hinzufügen PDF Download

Technische Daten

Allgemeine Daten

MR302
1
2CPX041408R9999
85371098
Deutschland
Innenausbau Modul
CombiLine
0808
274,00 €

90 Grad Druck-Drehverschluss
3
vertikal
horizontal
400 V
50 Hz
690 V
6 kV
74 KA
440 A
Nein
D0- und NH-Sicherungslasttrennschalter oder Reitersicherungssockel
D02, E27, E33
Neozed / Diazed
Nein (0)
3
Nein
ZX146
III
3

Ja
Ja
Ja

0,3 m
0,75 m
0,225 m
2,226 kg
1
Stück
montiert im Schrank eingebaut
1

225
Sammelschienensystem 60 mm horizontal

Lichtgrau
Lichtgrau
3 FB
750 mm
000
300 mm
2
225 mm
640 mm
72
60 mm
60 mm
Kunststoff

WR

Katalog für den Schaltanlagenbau
Katalog für den Schaltanlagenbau
PDF, ca. 55.54 MB
Katalog für den Elektrogroßhandel
Katalog für den Elektrogroßhandel
PDF, ca. 49.54 MB
DWG mit Flächenfüllung
DWG, ca. 29.55 kB
DWG ohne Flächenfüllung
DWG, ca. 30.6 kB
DXF mit Flächenfüllung
DXF, ca. 18.47 kB
DXF ohne Flächenfüllung
DXF, ca. 20.5 kB
EU Konformitätserklärung Verteilerfeldsystem CombiLine N
EU Konformitätserklärung Verteilerfeldsystem CombiLine N
PDF, ca. 2.2 MB
Technisches Handbuch
Technisches Handbuch
PDF, ca. 40.66 MB
Erklärung zur REACH - Verordnung - ABB STRIEBEL & JOHN
Erklärung zur REACH - Verordnung - ABB STRIEBEL & JOHN
PDF, ca. 1008.81 kB
Ausschreibung
Mehr Informationen

Produktbild Web Format
Produktbild Web Format
JPG, ca. 25.59 kB
Produktbild Web Format
Produktbild Web Format
JPG, ca. 35.01 kB
Produktbild Web Format
Produktbild Web Format
JPG, ca. 35.66 kB
Produktbild hochauflösend (300 dpi)
Produktbild hochauflösend (300 dpi)
TIF, ca. 3.28 MB
Produktbild hochauflösend (300 dpi)
Produktbild hochauflösend (300 dpi)
TIF, ca. 3.85 MB
Produktbild hochauflösend (300 dpi)
Produktbild hochauflösend (300 dpi)
TIF, ca. 3.71 MB
