MN275

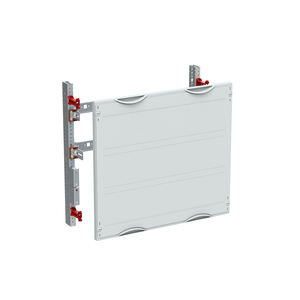

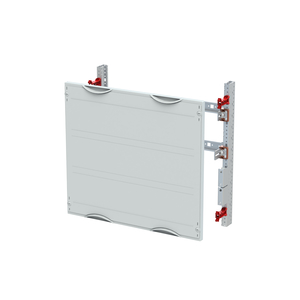

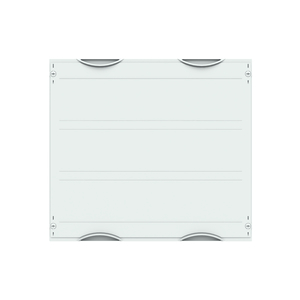

Innenausbau Modul, CombiLine, montiert im Schrank eingebaut, für N/PE Sammelschienen und Reihenklemmen, Rasteinheit 3 RE = 450 mm, Feldbreite 2 = 500 mm, 72 Platzeinheiten, in der Tiefe stufenlos über Tiefbauwinkel verstellbar, nutzbare Tiefe von 90 mm bis 145 mm, nutzbare Breite von 438 mm, für Sammelschienensystem 2-polig, Ausrichtung Sammelschienen: horizontal, mit Sammelschienenhalter ZX518, für maximal 2 Cu-Schienen, (Sammelschienen müssen separat bestellt werden), Bemessungsstrom In max. 440 A, Abdeckungen aus Kunststoff, 90 Grad Druck-Drehverschluss, RAL 7035, Ausführung der Abdeckung: geschlossen, einsetzbar ab einer Schranktiefe von 200 mm, EDF oder WR Montagegerüst muss separat bestellt werden
Zur Produktmerkliste hinzufügen PDF Download

Technische Daten

Allgemeine Daten

MN275
1
2CPX041285R9999
85381000
Deutschland
Innenausbau Modul
CombiLine
0808
166,00 €

90 Grad Druck-Drehverschluss
2
horizontal
horizontal
400 V
50 Hz
690 V
6 kV
74 KA
440 A
Ja (1)
2
Nein
ZX518
III
3

Ja
Ja
Ja

0,45 m
0,5 m
0,2 m
2,162 kg
1
Stück
montiert im Schrank eingebaut
1

200
N/PE Sammelschienen und Reihenklemmen

2
Lichtgrau
Lichtgrau
2 FB
500 mm
00
450 mm
3
200 mm
438 mm
145 mm
90 mm
72
Kunststoff

in der Tiefe stufenlos über Tiefbauwinkel verstellbar
WR oder EDF

Katalog für den Schaltanlagenbau
Katalog für den Schaltanlagenbau
PDF, ca. 55.54 MB
Katalog für den Elektrogroßhandel
Katalog für den Elektrogroßhandel
PDF, ca. 49.54 MB
DWG mit Flächenfüllung
DWG, ca. 29.52 kB
DWG ohne Flächenfüllung
DWG, ca. 30.83 kB
DXF mit Flächenfüllung
DXF, ca. 18.38 kB
DXF ohne Flächenfüllung
DXF, ca. 20.84 kB
EU Konformitätserklärung Verteilerfeldsystem CombiLine N
EU Konformitätserklärung Verteilerfeldsystem CombiLine N
PDF, ca. 2.2 MB
Technisches Handbuch
Technisches Handbuch
PDF, ca. 40.66 MB
Erklärung zur REACH - Verordnung - ABB STRIEBEL & JOHN
Erklärung zur REACH - Verordnung - ABB STRIEBEL & JOHN
PDF, ca. 1008.81 kB
Ausschreibung
Mehr Informationen

Produktbild Web Format
Produktbild Web Format
JPG, ca. 15.51 kB
Produktbild Web Format
Produktbild Web Format
JPG, ca. 19.67 kB
Produktbild Web Format
Produktbild Web Format
JPG, ca. 21.4 kB
Produktbild hochauflösend (300 dpi)
Produktbild hochauflösend (300 dpi)
TIF, ca. 4.13 MB
Produktbild hochauflösend (300 dpi)
Produktbild hochauflösend (300 dpi)
TIF, ca. 3.97 MB
Produktbild hochauflösend (300 dpi)
Produktbild hochauflösend (300 dpi)
TIF, ca. 3.67 MB
