MBZ174

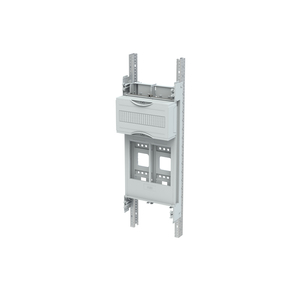

Innenausbau Modul, CombiLine, Bausatz unmontiert, für Zähler eHZ, Rasteinheit 3 RE = 450 mm, Feldbreite 1 = 250 mm, 36 Platzeinheiten, Abdeckungen aus Kunststoff, 90 Grad Druck-Drehverschluss, RAL 7035, einsetzbar ab einer Schranktiefe von 225 mm, WR Montagegerüst muss separat bestellt werden
Zur Produktmerkliste hinzufügen PDF Download

Technische Daten

Allgemeine Daten

MBZ174
1
2CPX044174R9999
85381000
Deutschland
Innenausbau Modul
CombiLine
0701
112,00 €

90 Grad Druck-Drehverschluss
2
400 V
50 Hz
690 V
6 kV
Nein (0)
III
3
1-stöckig

Ja
Ja
Ja

0,61 m
0,255 m
0,14 m
1,528 kg
1
Stück
Bausatz unmontiert
1

225
Zähler eHZ

Lichtgrau
Lichtgrau
1 FB
250 mm
450 mm
3
225 mm
36
Kunststoff

WR
