MBV281

MBV281 Bausatz Leitungs-Verb.-Modul

MBV281 Bausatz Leitungs-Verb.-Modul

MBV281 Bausatz Leitungs-Verb.-Modul

⟨ ⟩

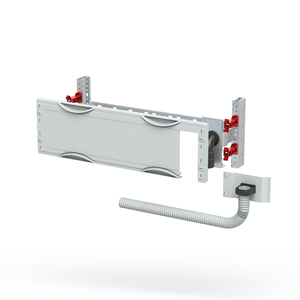

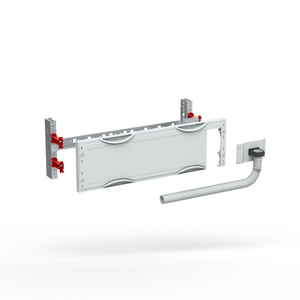

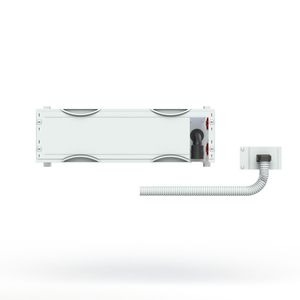

Innenausbau Modul, CombiLine, Bausatz unmontiert, für Leitungsverbindung Modul, Rasteinheit 1 RE = 150 mm, Feldbreite 2 = 500 mm, 24 Platzeinheiten, feste Montage, Abdeckungen aus Kunststoff, 90 Grad Druck-Drehverschluss, RAL 7035, Ausführung der Abdeckung: mit Ausschnitt, einsetzbar ab einer Schranktiefe von 225 mm, EDF oder WR Montagegerüst muss separat bestellt werden

Zur Produktmerkliste hinzufügen PDF Download

Technische Daten

Allgemeine Daten

TypMBV281

Verpackungsmenge1

Artikelnummer2CPX041818R9999

Warentarifnummer85381000

UrsprungslandDeutschland

BauartInnenausbau Modul

BaureiheCombiLine

Kombination Produkthierarchie Hauptgruppe und Gruppe - 2520 (SUJ)0808

Listenpreis208,00 €

Technische Daten

Abdeckungsverschluss90 Grad Druck-Drehverschluss

Bemessungsbetriebsspannung Ue [V] AC400 V

Bemessungsfrequenz f [Hz]50 Hz

Bemessungsisolationsspannung Ui [V]690 V

Bemessungsstoßspannungsfestigkeit Uimp [kV]6 kV

Betriebsmittel BauartVerbindungsschlauch

Durchmesser [M]32 M

EDF MontagegerüstJa (1)

ÜberspannungskategorieIII

Verschmutzungsgrad3

Normen

DIN EN 61439-1Ja

DIN EN 61439-2Ja

DIN EN 61439-3Ja

Lieferform

Tiefe der Verpackung0,505 m

Breite der Verpackung0,45 m

Länge der Verpackung0,105 m

Bruttogewicht2, kg

Anzahl pro Basismengeneinheit (Verpackungseinheit)1

BasismengeneinheitStück

LieferformBausatz unmontiert

Menge Verpackungseinheit Basis1

Ausbauvarianten

Einbaumöglichkeit225

ModulartLeitungsverbindung Modul

Konstruktive Daten

Farbe [RAL]Lichtgrau

Farbe AbdeckungLichtgrau

Nennmaß außen Breite [FB]2 FB

Nennmaß außen Breite [mm]500 mm

Nennmaß außen Höhe [BH]0000

Nennmaß außen Höhe [mm]150 mm

Nennmaß außen Höhe [RE]1

Nennmaß außen Tiefe [mm]225 mm

Platzeinheiten [PLE]24

Werkstoff AbdeckungenKunststoff

Aufstellungart

Montageart Montageplatten / Hutprofilschienenfeste Montage

MontagegerüstartWR oder EDF
