MBU357

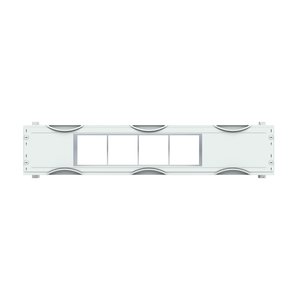

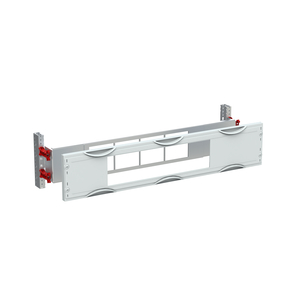

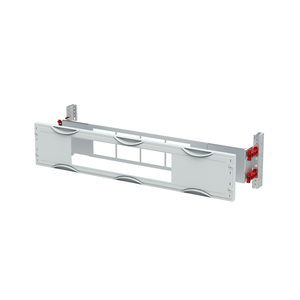

MBU357 Bausatz Messgeräte-Modul

MBU357 Bausatz Messgeräte-Modul

MBU357 Bausatz Messgeräte-Modul

⟨ ⟩

Innenausbau Modul, CombiLine, Bausatz unmontiert, für Messgeräte, Rasteinheit 1 RE = 150 mm, Feldbreite 3 = 750 mm, 36 Platzeinheiten, unbestückt für den Einbau von 4 Messgeräte 96x96, Abdeckungen aus Kunststoff, 90 Grad Druck-Drehverschluss, RAL 7035, Ausführung der Abdeckung: mit Ausschnitt, einsetzbar ab einer Schranktiefe von 225 mm, EDF oder WR Montagegerüst muss separat bestellt werden

Zur Produktmerkliste hinzufügen PDF Download

Technische Daten

Allgemeine Daten

TypMBU357

Verpackungsmenge1

Artikelnummer2CPX041810R9999

Warentarifnummer85381000

UrsprungslandDeutschland

BauartInnenausbau Modul

BaureiheCombiLine

Kombination Produkthierarchie Hauptgruppe und Gruppe - 2520 (SUJ)0808

Listenpreis93,00 €

Technische Daten

Abdeckungsverschluss90 Grad Druck-Drehverschluss

Anordnung Betriebsmittelhorizontal

Anzahl Betriebsmittel max.4

Bemessungsbetriebsspannung Ue [V] AC400 V

Bemessungsfrequenz f [Hz]50 Hz

Bemessungsisolationsspannung Ui [V]690 V

Bemessungsstoßspannungsfestigkeit Uimp [kV]6 kV

Bestückt mit BetriebsmittelNein

Betriebsmittel BauartMessgeräte

Betriebsmittel Baugröße96x96

EDF MontagegerüstJa (1)

ÜberspannungskategorieIII

Verschmutzungsgrad3

Normen

DIN EN 61439-1Ja

DIN EN 61439-2Ja

DIN EN 61439-3Ja

Lieferform

Tiefe der Verpackung0,75 m

Breite der Verpackung0,255 m

Länge der Verpackung0,105 m

Bruttogewicht2,22 kg

Anzahl pro Basismengeneinheit (Verpackungseinheit)1

BasismengeneinheitStück

LieferformBausatz unmontiert

Menge Verpackungseinheit Basis1

Ausbauvarianten

Einbaumöglichkeit225

ModulartMessgeräte

Konstruktive Daten

Farbe [RAL]Lichtgrau

Farbe AbdeckungLichtgrau

Nennmaß außen Breite [FB]3 FB

Nennmaß außen Breite [mm]750 mm

Nennmaß außen Höhe [BH]0000

Nennmaß außen Höhe [mm]150 mm

Nennmaß außen Höhe [RE]1

Nennmaß außen Tiefe [mm]225 mm

Platzeinheiten [PLE]36

Werkstoff AbdeckungenKunststoff

Aufstellungart

MontagegerüstartWR oder EDF

Dokumente

Katalog für den Schaltanlagenbau

Katalog für den Schaltanlagenbau

PDF, ca. 55.54 MB

Katalog für den Elektrogroßhandel

Katalog für den Elektrogroßhandel

PDF, ca. 49.54 MB

Montageanleitung MBU157-158

Montageanleitung MBU157-158

PDF, ca. 1.22 MB

DWG mit Flächenfüllung

DWG, ca. 28.8 kB

DWG ohne Flächenfüllung

DWG, ca. 27.35 kB

DXF mit Flächenfüllung

DXF, ca. 4.73 kB

DXF ohne Flächenfüllung

DXF, ca. 15.12 kB

EU Konformitätserklärung Verteilerfeldsystem CombiLine N

EU Konformitätserklärung Verteilerfeldsystem CombiLine N

PDF, ca. 2.2 MB

Technisches Handbuch

Technisches Handbuch

PDF, ca. 40.66 MB

Erklärung zur REACH - Verordnung - ABB STRIEBEL & JOHN

Erklärung zur REACH - Verordnung - ABB STRIEBEL & JOHN

PDF, ca. 1008.81 kB

Ausschreibung
