MBT342

Innenausbau Modul, CombiLine, Bausatz unmontiert, für NH1-Sicherungslasttrennschalter, Rasteinheit 3 RE = 450 mm, Feldbreite 3 = 750 mm, 108 Platzeinheiten, unbestückt für den Einbau von 3 NH-Sicherungslasttrennschalter NH1, für Sammelschienensystem 3-polig, Bemessungsstrom In max. 440 A, Abdeckungen aus Kunststoff, 90 Grad Druck-Drehverschluss, RAL 7035, Ausführung der Abdeckung: mit Ausschnitt, einsetzbar ab einer Schranktiefe von 225 mm, WR Montagegerüst muss separat bestellt werden
Zur Produktmerkliste hinzufügen PDF Download

Technische Daten

Allgemeine Daten

MBT342
1
2CPX041778R9999
85381000
Deutschland
Innenausbau Modul
CombiLine
0808
213,00 €

90 Grad Druck-Drehverschluss
3
400 V
50 Hz
690 V
6 kV
52 KA
440 A
Nein
NH-Sicherungslasttrennschalter
NH1
XLP
Nein (0)
3
Nein
III
3

Ja
Ja
Ja

0,605 m
0,755 m
0,055 m
5, kg
1
Stück
Bausatz unmontiert
1

225
NH1-Sicherungslasttrennschalter

Lichtgrau
Lichtgrau
3 FB
750 mm
00
450 mm
3
225 mm
108
Kunststoff

WR

Katalog für den Schaltanlagenbau
Katalog für den Schaltanlagenbau
PDF, ca. 55.54 MB
Katalog für den Elektrogroßhandel
Katalog für den Elektrogroßhandel
PDF, ca. 49.54 MB
Montageanleitung MBT242-345
Montageanleitung MBT242-345
PDF, ca. 3.94 MB
DWG mit Flächenfüllung
DWG, ca. 29.98 kB
DWG ohne Flächenfüllung
DWG, ca. 28.29 kB
DXF mit Flächenfüllung
DXF, ca. 6.67 kB
DXF ohne Flächenfüllung
DXF, ca. 16.88 kB
EU Konformitätserklärung Verteilerfeldsystem CombiLine N
EU Konformitätserklärung Verteilerfeldsystem CombiLine N
PDF, ca. 2.2 MB
Technisches Handbuch
Technisches Handbuch
PDF, ca. 40.66 MB
Erklärung zur REACH - Verordnung - ABB STRIEBEL & JOHN
Erklärung zur REACH - Verordnung - ABB STRIEBEL & JOHN
PDF, ca. 1008.81 kB
Ausschreibung
Mehr Informationen

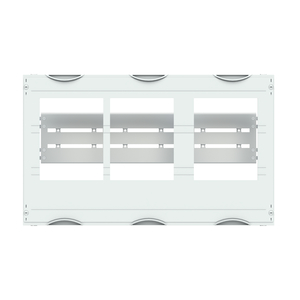

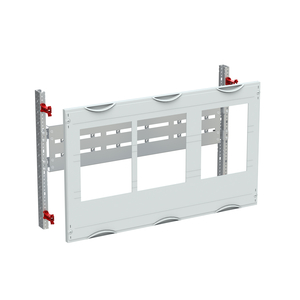

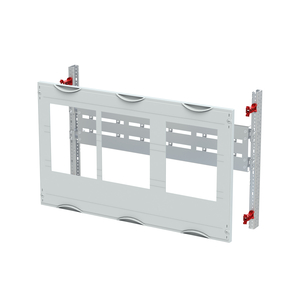

Produktbild Web Format
