MBT244

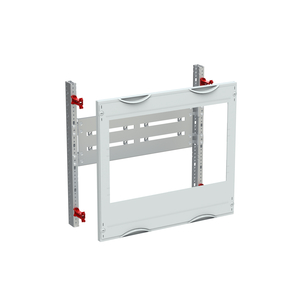

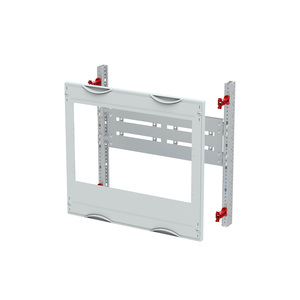

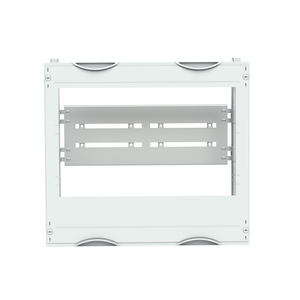

Innenausbau Modul, CombiLine, Bausatz unmontiert, für NH2-Sicherungslasttrennschalter, Rasteinheit 3 RE = 450 mm, Feldbreite 2 = 500 mm, 72 Platzeinheiten, unbestückt für den Einbau von 2 NH-Sicherungslasttrennschalter NH2, für Sammelschienensystem 3-polig, Bemessungsstrom In max. 440 A, Abdeckungen aus Kunststoff, 90 Grad Druck-Drehverschluss, RAL 7035, Ausführung der Abdeckung: mit Ausschnitt, einsetzbar ab einer Schranktiefe von 215 mm, EDF oder WR Montagegerüst muss separat bestellt werden
Zur Produktmerkliste hinzufügen PDF Download

Technische Daten

Allgemeine Daten

MBT244
1
2CPX041783R9999
85381000
Deutschland
Innenausbau Modul
CombiLine
0808
172,00 €

90 Grad Druck-Drehverschluss
2
400 V
50 Hz
690 V
6 kV
52 KA
440 A
Nein
NH-Sicherungslasttrennschalter
NH2
XLP
Ja (1)
3
Nein
III
3

Ja
Ja
Ja

0,45 m
0,505 m
0,055 m
2,59 kg
1
Stück
Bausatz unmontiert
1

215
NH2-Sicherungslasttrennschalter

Lichtgrau
Lichtgrau
2 FB
500 mm
00
450 mm
3
215 mm
72
Kunststoff

WR oder EDF

Katalog für den Schaltanlagenbau
Katalog für den Schaltanlagenbau
PDF, ca. 55.54 MB
Katalog für den Elektrogroßhandel
Katalog für den Elektrogroßhandel
PDF, ca. 49.54 MB
Montageanleitung MBT242-345
Montageanleitung MBT242-345
PDF, ca. 3.94 MB
DWG mit Flächenfüllung
DWG, ca. 29.25 kB
DWG ohne Flächenfüllung
DWG, ca. 27.82 kB
DXF mit Flächenfüllung
DXF, ca. 5.48 kB
DXF ohne Flächenfüllung
DXF, ca. 16 kB
EU Konformitätserklärung Verteilerfeldsystem CombiLine N
EU Konformitätserklärung Verteilerfeldsystem CombiLine N
PDF, ca. 2.2 MB
Technisches Handbuch
Technisches Handbuch
PDF, ca. 40.66 MB
Erklärung zur REACH - Verordnung - ABB STRIEBEL & JOHN
Erklärung zur REACH - Verordnung - ABB STRIEBEL & JOHN
PDF, ca. 1008.81 kB
Ausschreibung
Mehr Informationen

Produktbild Web Format
Produktbild Web Format
JPG, ca. 24.03 kB
Produktbild Web Format
Produktbild Web Format
JPG, ca. 22.82 kB
Produktbild Web Format
Produktbild Web Format
JPG, ca. 23.39 kB
Produktbild hochauflösend (300 dpi)
Produktbild hochauflösend (300 dpi)
TIF, ca. 3.61 MB
Produktbild hochauflösend (300 dpi)
Produktbild hochauflösend (300 dpi)
TIF, ca. 5.17 MB
Produktbild hochauflösend (300 dpi)
Produktbild hochauflösend (300 dpi)
TIF, ca. 3.8 MB
