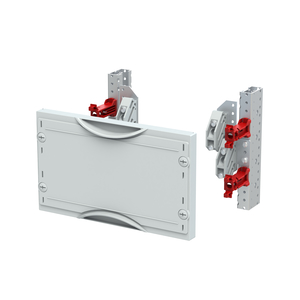

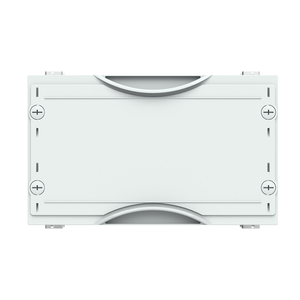

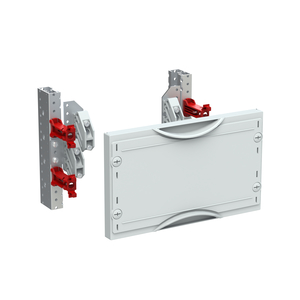

MBN169

Innenausbau Modul, CombiLine, Bausatz unmontiert, für N/PE Sammelschienensystem horizontal, Rasteinheit 1 RE = 150 mm, Feldbreite 1 = 250 mm, 12 Platzeinheiten, unbestückt für den Einbau von , für Sammelschienensystem 2-polig, Ausrichtung Sammelschienen: horizontal, mit Sammelschienenhalter ZX518, Sammelschienenmittenabstand: 40 mm, für maximal 2 Cu-Schienen, (Sammelschienen müssen separat bestellt werden), Bemessungsstrom In max. 320 A, Abdeckungen aus Kunststoff, 90 Grad Druck-Drehverschluss, RAL 7035, Ausführung der Abdeckung: geschlossen, einsetzbar ab einer Schranktiefe von 200 mm, EDF oder WR Montagegerüst muss separat bestellt werden
Zur Produktmerkliste hinzufügen PDF Download

Technische Daten

Allgemeine Daten

MBN169
1
2CPX041424R9999
85381000
Deutschland
Innenausbau Modul
CombiLine
0808
100,00 €

90 Grad Druck-Drehverschluss
2
horizontal
400 V
50 Hz
690 V
12.5 KA
6 kV
74 KA
320 A
Nein
Ja (1)
2
Nein
ZX518
III
3

Ja
Ja
Ja

0,265 m
0,165 m
0,06 m
0,616 kg
1
Stück
Bausatz unmontiert
1

200
N/PE Sammelschienensystem horizontal

Lichtgrau
Lichtgrau
1 FB
250 mm
0000
150 mm
1
200 mm
12
40 mm
Kunststoff

WR oder EDF

Katalog für den Schaltanlagenbau
Katalog für den Schaltanlagenbau
PDF, ca. 55.54 MB
Katalog für den Elektrogroßhandel
Katalog für den Elektrogroßhandel
PDF, ca. 49.54 MB
Montageanleitung MBN169-369
Montageanleitung MBN169-369
PDF, ca. 997.04 kB
DWG mit Flächenfüllung
DWG, ca. 30.42 kB
DWG ohne Flächenfüllung
DWG, ca. 28.84 kB
DXF mit Flächenfüllung
DXF, ca. 14.53 kB
DXF ohne Flächenfüllung
DXF, ca. 17.2 kB
EU Konformitätserklärung Verteilerfeldsystem CombiLine N
EU Konformitätserklärung Verteilerfeldsystem CombiLine N
PDF, ca. 2.2 MB
Technisches Handbuch
Technisches Handbuch
PDF, ca. 40.66 MB
Erklärung zur REACH - Verordnung - ABB STRIEBEL & JOHN
Erklärung zur REACH - Verordnung - ABB STRIEBEL & JOHN
PDF, ca. 1008.81 kB
Ausschreibung
Mehr Informationen

Produktbild Web Format
Produktbild Web Format
JPG, ca. 21.38 kB
Produktbild Web Format
Produktbild Web Format
JPG, ca. 28.16 kB
Produktbild Web Format
Produktbild Web Format
JPG, ca. 28.79 kB
Produktbild hochauflösend (300 dpi)
Produktbild hochauflösend (300 dpi)
TIF, ca. 4.49 MB
Produktbild hochauflösend (300 dpi)
Produktbild hochauflösend (300 dpi)
TIF, ca. 4.68 MB
Produktbild hochauflösend (300 dpi)
Produktbild hochauflösend (300 dpi)
TIF, ca. 4.42 MB
