MBF384

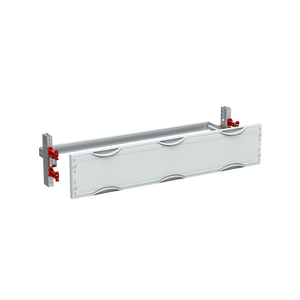

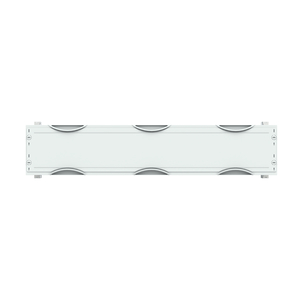

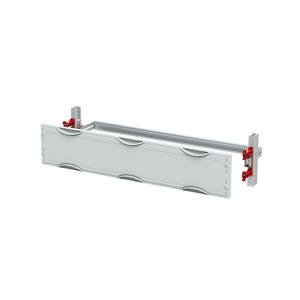

MBF384 Bausatz Kabelabfangsch.-Modul

MBF384 Bausatz Kabelabfangsch.-Modul

MBF384 Bausatz Kabelabfangsch.-Modul

⟨ ⟩

Innenausbau Modul, CombiLine, Bausatz unmontiert, für Kabelabfangschienen, Rasteinheit 1 RE = 150 mm, Feldbreite 3 = 750 mm, 36 Platzeinheiten, , nutzbare Tiefe von 122 mm bis 177 mm, Abdeckungen aus Kunststoff, 90 Grad Druck-Drehverschluss, RAL 7035, Ausführung der Abdeckung: geschlossen, einsetzbar ab einer Schranktiefe von 325 mm, EDF oder WR Montagegerüst muss separat bestellt werden

Zur Produktmerkliste hinzufügen PDF Download

Technische Daten

Allgemeine Daten

TypMBF384

Verpackungsmenge1

Artikelnummer2CPX041848R9999

Warentarifnummer85381000

UrsprungslandDeutschland

BauartInnenausbau Modul

BaureiheCombiLine

Kombination Produkthierarchie Hauptgruppe und Gruppe - 2520 (SUJ)0808

Listenpreis165,00 €

Technische Daten

Abdeckungsverschluss90 Grad Druck-Drehverschluss

Bemessungsbetriebsspannung Ue [V] AC400 V

Bemessungsfrequenz f [Hz]50 Hz

Bemessungsisolationsspannung Ui [V]690 V

Bemessungsstoßspannungsfestigkeit Uimp [kV]6 kV

EDF MontagegerüstJa (1)

ÜberspannungskategorieIII

Verschmutzungsgrad3

Normen

DIN EN 61439-1Ja

DIN EN 61439-2Ja

DIN EN 61439-3Ja

Lieferform

Tiefe der Verpackung0,75 m

Breite der Verpackung0,255 m

Länge der Verpackung0,051 m

Bruttogewicht1,926 kg

Anzahl pro Basismengeneinheit (Verpackungseinheit)1

BasismengeneinheitStück

LieferformBausatz unmontiert

Menge Verpackungseinheit Basis1

Ausbauvarianten

Einbaumöglichkeit325

ModulartKabelabfangschienen

Konstruktive Daten

Farbe [RAL]Lichtgrau

Farbe AbdeckungLichtgrau

Nennmaß außen Breite [FB]3 FB

Nennmaß außen Breite [mm]750 mm

Nennmaß außen Höhe [BH]0000

Nennmaß außen Höhe [mm]150 mm

Nennmaß außen Höhe [RE]1

Nennmaß außen Tiefe [mm]325 mm

nutzbare Tiefe max. [mm]177 mm

nutzbare Tiefe min. [mm]122 mm

Platzeinheiten [PLE]36

Werkstoff AbdeckungenKunststoff

Aufstellungart

MontagegerüstartWR oder EDF
