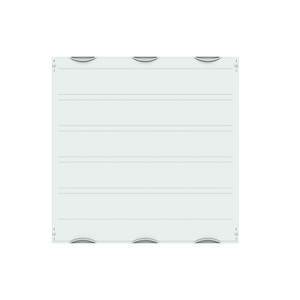

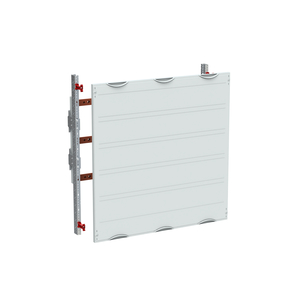

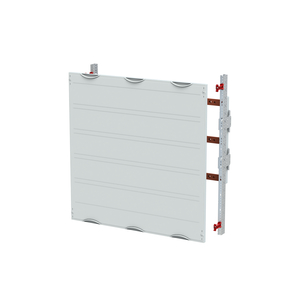

MBD300

Innenausbau Modul, CombiLine, Bausatz unmontiert, für Sammelschienensystem 185 mm NH-Lasttrennleisten, Rasteinheit 5 RE = 750 mm, Feldbreite 3 = 750 mm, 180 Platzeinheiten, , nutzbare Breite von 600 mm, unbestückt für den Einbau von 12 NH-Sicherungslasttrennleisten NH00 - NH3, für Sammelschienensystem 3-polig, Ausrichtung Sammelschienen: horizontal, mit Sammelschienenhalter ZX522, Sammelschienenmittenabstand: 185 mm, für maximal 3 Cu-Schienen, (Sammelschienen müssen separat bestellt werden), Bemessungsstrom In max. 850 A, Abdeckungen aus Kunststoff, 90 Grad Druck-Drehverschluss, RAL 7035, Ausführung der Abdeckung: geschlossen, einsetzbar ab einer Schranktiefe von 275 mm, WR Montagegerüst muss separat bestellt werden
Zur Produktmerkliste hinzufügen PDF Download

Technische Daten

Allgemeine Daten

MBD300
1
2CPX042257R9999
85381000
Ungarn
Innenausbau Modul
CombiLine
0808
302,00 €

90 Grad Druck-Drehverschluss
12
3
horizontal
400 V
50 Hz
690 V
6 kV
850 A
Nein
NH-Sicherungslasttrennleisten
NH00 - NH3
InLine II ZLBM / ZHBM
Nein (0)
3
Nein
ZX522
III
3

Ja
Ja
Ja

0,75 m
0,75 m
0,06 m
5,448 kg
1
Stück
Bausatz unmontiert
1

275
Sammelschienensystem 185 mm NH-Lasttrennleisten

Lichtgrau
Lichtgrau
3 FB
750 mm
1
750 mm
5
159.5 mm
600 mm
180
185 mm
185 mm
Kunststoff

WR
