MBB216

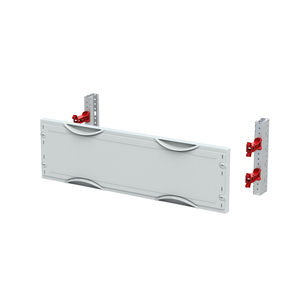

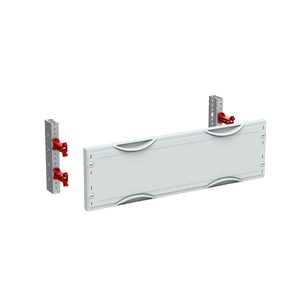

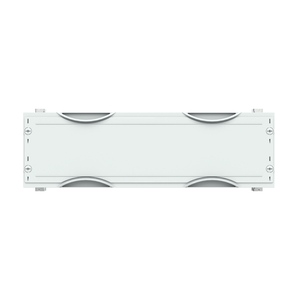

MBB216 Bausatz Berühr.Schutz-Modul

MBB216 Bausatz Berühr.Schutz-Modul

MBB216 Bausatz Berühr.Schutz-Modul

⟨ ⟩

Innenausbau Modul, CombiLine, Bausatz unmontiert, für Berührungsschutz, Rasteinheit 1 RE = 150 mm, Feldbreite 2 = 500 mm, 24 Platzeinheiten, Abdeckungen aus Kunststoff, 90 Grad Druck-Drehverschluss, RAL 7035, Ausführung der Abdeckung: geschlossen, einsetzbar ab einer Schranktiefe von 120 mm, EDF oder WR Montagegerüst muss separat bestellt werden

Zur Produktmerkliste hinzufügen PDF Download

Technische Daten

Allgemeine Daten

TypMBB216

Verpackungsmenge1

Artikelnummer2CPX041723R9999

Warentarifnummer85381000

UrsprungslandSlowenien

BauartInnenausbau Modul

BaureiheCombiLine

Kombination Produkthierarchie Hauptgruppe und Gruppe - 2520 (SUJ)0808

Listenpreis56,00 €

Technische Daten

Abdeckungsverschluss90 Grad Druck-Drehverschluss

Bemessungsbetriebsspannung Ue [V] AC400 V

Bemessungsfrequenz f [Hz]50 Hz

Bemessungsisolationsspannung Ui [V]690 V

Bemessungsstoßspannungsfestigkeit Uimp [kV]6 kV

EDF MontagegerüstJa (1)

ÜberspannungskategorieIII

Verschmutzungsgrad3

Normen

DIN EN 61439-1Ja

DIN EN 61439-2Ja

DIN EN 61439-3Ja

Lieferform

Tiefe der Verpackung0,6 m

Breite der Verpackung0,255 m

Länge der Verpackung0,051 m

Bruttogewicht0,42 kg

Anzahl pro Basismengeneinheit (Verpackungseinheit)1

BasismengeneinheitStück

LieferformBausatz unmontiert

Menge Verpackungseinheit Basis1

Menge Verpackungseinheit Palette68

Ausbauvarianten

Einbaumöglichkeit120

ModulartBerührungsschutz

Konstruktive Daten

Farbe [RAL]Lichtgrau

Farbe AbdeckungLichtgrau

Nennmaß außen Breite [FB]2 FB

Nennmaß außen Breite [mm]500 mm

Nennmaß außen Höhe [BH]0000

Nennmaß außen Höhe [mm]150 mm

Nennmaß außen Höhe [RE]1

Nennmaß außen Tiefe [mm]120 mm

Platzeinheiten [PLE]24

Werkstoff AbdeckungenKunststoff

Aufstellungart

MontagegerüstartWR oder EDF

Dokumente

Katalog für den Schaltanlagenbau

Katalog für den Schaltanlagenbau

PDF, ca. 55.54 MB

Katalog für den Elektrogroßhandel

Katalog für den Elektrogroßhandel

PDF, ca. 49.54 MB

Montageanleitung MBB...

Montageanleitung MBB...

PDF, ca. 1.02 MB

DWG mit Flächenfüllung

DWG, ca. 28.34 kB

DWG ohne Flächenfüllung

DWG, ca. 26.88 kB

DXF mit Flächenfüllung

DXF, ca. 3.99 kB

DXF ohne Flächenfüllung

DXF, ca. 14.24 kB

EU Konformitätserklärung Verteilerfeldsystem CombiLine N

EU Konformitätserklärung Verteilerfeldsystem CombiLine N

PDF, ca. 2.2 MB

Technisches Handbuch

Technisches Handbuch

PDF, ca. 40.66 MB

Unterputz-Kleinverteiler ComfortLine Compact CU

Unterputz-Kleinverteiler ComfortLine Compact CU

PDF, ca. 11 MB

Erklärung zur REACH - Verordnung - ABB STRIEBEL & JOHN

Erklärung zur REACH - Verordnung - ABB STRIEBEL & JOHN

PDF, ca. 1008.81 kB

Ausschreibung

Mehr Informationen
