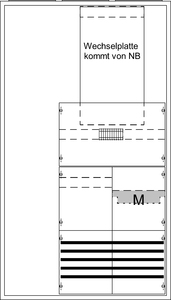

Mess- und Wandlerschrank, Baureihe A, Komplettschrank, Anbaumöglichkeit: seitlich, Montageart: Aufputz, Unterputz, teilversenkt, für den Innenbereich, mit Tür, Schutzklasse II (schutzisoliert), Schutzart IP31, geltende Normen: DIN EN 61439-1, VDE 0660-600-1, Bemessungsbetriebsspannung Ue 415V AC 50/60 Hz, Bemessungsstrom In 250 A, pulverbeschichtet, in RAL 9016, Gehäuse aus Stahlblech, Doppeltür, mit Schwenkhebel, Türanschlag rechts und links, Abmessungen in mm (H x B x T): 1400 x 800 x 215, unverdrahtet, Netzsystem TN-S, 5-polig, Netzseitiger Anschlussraum Zählerplatz: mit Sammelschiene, Netzseitiger Anschlussraum Zählerplatz: mit Sammelschiene, Zählerwechselplatte Zählerwechseltafel Größe 1/2 oder 2 (KF421, KF414), Sammelschienensystem Cu-Schienen 12 x 5 mm 5-polig, Hinweis: ein Wandlerfeld KA4034-KA4039 erforderlich, Einspeisegehäuse EK220 empfohlen, evtl. Sammelschienenanschlussklemmen, Ausrüstsatz für Spannungs bzw. Strompfad, Rasteinheit 9 RE, Bauhöhe 5, Feldbreite 3, Platzeinheiten 324, Abdeckungen aus Kunststoff, plombierbarer Schnellverschluss, RAL 7035, vorbereitet zum Einbau einer Zählerwechselplatte
Technische Daten
Allgemeine Daten
KS458
1
2CPX032615R9999
85371098
Deutschland
Mess- und Wandlerschrank
A
1001
3.341,00 €
Technische Daten
plombierbarer Schnellverschluss
415 V
50/60 Hz
6 kV
250 A
TN-S
5
10-polig
Ja
IP31
IP30
schutzisoliert
rechts und links
Doppeltür
Sammelschiene
Schwenkhebel
unverdrahtet
Normen
Ja
Umgebungsbedingung
Innenbereich
25 °C
Lieferform
0,233 m
0,85 m
1,46 m
37,276 kg
1
mit Tür
Stück
Komplettschrank
1
Ausbauvarianten
seitlich
vorbereitet zum Einbau einer Zählerwechselplatte
Konstruktive Daten
Verkehrsweiß
Lichtgrau
300 mm
300 mm
Nippelflansch beiliegend
3 FB
800 mm
5
1400 mm
9
215 mm
pulverbeschichtet
324
Kunststoff
Stahlblech
Aufstellungart
Ja
Nein
Nein
Ja
Ja
Dokumente
ZählerplatzBerater Kap. W4 Mess- und Wandlerkomponenten für Nordrhein-Westfalen, Rheinland-Pfalz, Saarland und Hessen
