KS4218 M-Schrank für WP A38

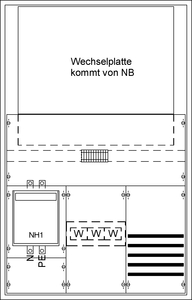

Mess- und Wandlerschrank, Baureihe A, Komplettschrank, Montageart: Aufputz, Unterputz, teilversenkt, für den Innenbereich, Schutzklasse II (schutzisoliert), Schutzart IP31, geltende Normen: DIN EN 61439-1, VDE 0660-600-1, Bemessungsbetriebsspannung Ue 415V AC 50/60 Hz, Bemessungsstrom In 200 A, Bemessungsstrom der Schaltgerätekombination InA 222 A, pulverbeschichtet, in RAL 9016, Gehäuse aus Stahlblech/Kunststoff, Doppeltür, Abmessungen in mm (H x B x T): 1250 x 800 x 215, Netzsystem TN-S, 5-polig, Netzseitiger Anschlussraum Zählerplatz: mit Sammelschiene, TAE-Anschlussdose 1, Netzseitiger Anschlussraum Zählerplatz: mit Sammelschiene, Zählerwechselplatte Zählerwechseltafel Größe 1/2, 2 oder 3 (KF421, KF414, KF423), Lastbereich: Trennstelle vor dem Wandler Sicherungslasttrenner NH1/250 A, Wandlerbereich Montageplatte für Einzelwandler mit Wandlerlasche (M12), Ritz: EKS 50-03, EKS 60-03, EKS 70-04, EKSO 74, EMKDS, MBS: EASR 14.3, EAS 176.3, EASK 176.3, EASR 22.3, EASK 31.3, EASK 31.4, EASK 31.5, EASK 41.4, EASK 41.5 (Beistellung NB), Primärverdrahtung 120 qmm, Hinweis: evtl. Ausrüstsatz mit Wandlerschienen extra bestellen, Rasteinheit 8 RE, Bauhöhe 4, Feldbreite 3, Platzeinheiten 288, Abdeckungen aus Kunststoff, plombierbarer Schnellverschluss, RAL 7035

Zur Produktmerkliste hinzufügen PDF Download

Technische Daten

Allgemeine Daten

TypKS4218

Verpackungsmenge1

Artikelnummer2CPX032637R9999

Warentarifnummer85371098

UrsprungslandDeutschland

BauartMess- und Wandlerschrank

BaureiheA

Kombination Produkthierarchie Hauptgruppe und Gruppe - 2520 (SUJ)0313

Listenpreis5.759,00 €

Technische Daten

Abdeckungsverschlussplombierbarer Schnellverschluss

Bemessungsbetriebsspannung Ue [V] AC415 V

Bemessungsfrequenz f [Hz]50/60 Hz

Bemessungsstoßspannungsfestigkeit Uimp [kV]6 kV

Bemessungsstrom der Schaltgerätekombination InA [A]222 A

Bemessungsstrom In [A]200 A

NetzsystemTN-S

Polzahl5

Prüfklemme10-polig

Schutzart [IP]IP31

Schutzklasseschutzisoliert

Trennstelle vor dem WandlerSicherungslasttrenner NH1/250 A

TürartDoppeltür

Netzseitiger Anschlussraum ZählerplatzSammelschiene

WandlerRitz: EKS 50-03, EKS 60-03, EKS 70-04, EKSO 74, EMKDS, MBS: EASR 14.3, EAS 176.3, EASK 176.3, EASR 22.3, EASK 31.3, EASK 31.4, EASK 31.5, EASK 41.4, EASK 41.5

WandlerbereichMontageplatte für Einzelwandler mit Wandlerlasche (M12)
