KS4210Z

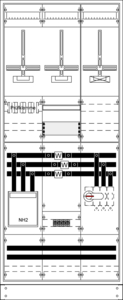

KS4210Z MuW-Standschrank kpl. H8/B3
Mess- und Wandlerschrank, Baureihe TwinLine, Komplettschrank, mit Zählerkreuz, Montageart: Aufputz, für den Innenbereich, mit Tür, Schutzklasse II (schutzisoliert), Schutzart IP55, geltende Normen: DIN EN 61439-1, VDE 0660-600-1, Bemessungsbetriebsspannung Ue 415V AC 50/60 Hz, Bemessungsstrom In 320 A, Bemessungsstrom der Schaltgerätekombination InA 400 A, pulverbeschichtet, in RAL 7035, Gehäuse aus Stahlblech, einflüglige Tür, Türanschlag rechts oder links, Abmessungen in mm (H x B x T): 1950 x 800 x 275, Netzsystem TN-S, 5-polig, Anzahl SG-Plätze 2, Anzahl Wandlerzählerplatz 1, verdrahtet nach den Vorgaben des NB, Spannungspfad Sicherungssockel D01/3-polig plombierbar, Lastbereich: Sammelschienensystem Cu-Schienen 40 x 10 mm 5-polig, Trennstelle vor dem Wandler Sicherungslasttrenner NH2/400 A, Anschlussschrauben M12, Wandlerbereich Wandlerauflage mit herausnehmbarer Wandlerlasche 170 x 40 x 10 mm, Ritz: EKS 60-03, EKS 70-04, EKSO 74, MBS: EASK 31.3, EASK 31.4, EASK 31.5, EASK 41.4, EASK 41.5 (Beistellung NB), Trennstelle nach dem Wandler Lastschalter 400 A / 3-polig (M10), Primärverdrahtung Cu-Schiene 30 x 10 mm, Anschluss N+PE (M10), Rasteinheit 12 RE, Bauhöhe 8, Feldbreite 3, Platzeinheiten 432, Abdeckungen aus Kunststoff, plombierbarer Schnellverschluss, RAL 7035
Zur Produktmerkliste hinzufügen PDF Download

Technische Daten

Allgemeine Daten

KS4210Z
1
2CPX032976R9999
85371098
Deutschland
Mess- und Wandlerschrank
TwinLine
0313
10.904,00 €

plombierbarer Schnellverschluss
2
1
415 V
50/60 Hz
6 kV
400 A
320 A
TN-S
5
TAB Mitteldeutschland 2019 17-polig
Ja
IP55
IP30
schutzisoliert
Sicherungssockel D01/3-polig plombierbar
Lastschalter 400 A / 3-polig (M10)
Sicherungslasttrenner NH2/400 A, Anschlussschrauben M12
rechts oder links
einflüglige Tür
Ritz: EKS 60-03, EKS 70-04, EKSO 74, MBS: EASK 31.3, EASK 31.4, EASK 31.5, EASK 41.4, EASK 41.5
Wandlerauflage mit herausnehmbarer Wandlerlasche 170 x 40 x 10 mm
Zählerkreuz

Ja

Innenbereich

0,3 m
0,84 m
1,925 m
145,077 kg
1
mit Tür
Stück
Komplettschrank
1

Lichtgrau
Lichtgrau
Einspeiseflansch
3 FB
800 mm
8
1950 mm
12
275 mm
pulverbeschichtet
432
Kunststoff
Stahlblech

Ja
Nein
Ja
Nein
Nein

DWG mit Flächenfüllung
DWG, ca. 155.63 kB
DWG ohne Flächenfüllung
DWG, ca. 145.42 kB
DXF mit Flächenfüllung
DXF, ca. 244.81 kB
DXF ohne Flächenfüllung
DXF, ca. 225.47 kB
ZählerplatzBerater Kap. W5 Mess- und Wandlerkomponenten nach TAB NS Nord und für Sachsen
ZählerplatzBerater Kap. W5 Mess- und Wandlerkomponenten nach TAB NS Nord und für Sachsen
PDF, ca. 2.22 MB
Montageanleitung TZG/TZL/TZW
Montageanleitung TZG/TZL/TZW
PDF, ca. 4.68 MB
Montageanleitung TZ101-105_107_110-112
Montageanleitung TZ101-105_107_110-112
PDF, ca. 3.69 MB
Schalt- und Verteilerplan KS4210Z
Schalt- und Verteilerplan KS4210Z
PDF, ca. 178.84 kB
EU Konformitätserklärung Zählerplätze für halbindirekte Messung
EU Konformitätserklärung Zählerplätze für halbindirekte Messung
PDF, ca. 548.01 kB
Montageanleitung ZX340
Montageanleitung ZX340
PDF, ca. 1.69 MB
Erklärung zur REACH - Verordnung - ABB STRIEBEL & JOHN
Erklärung zur REACH - Verordnung - ABB STRIEBEL & JOHN
PDF, ca. 1008.81 kB
Ausschreibung
