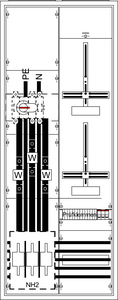

KS4202

Mess- und Wandlerschrank, Baureihe A, Komplettschrank, mit Zählerkreuz, Anbaumöglichkeit: seitlich, Montageart: Aufputz, Unterputz, teilversenkt, für den Innenbereich, Schutzklasse II (schutzisoliert), Schutzart IP31, geltende Normen: DIN EN 61439-1, VDE 0660-600-1, DIN EN 61439-2, VDE 0660-600-2, Bemessungsbetriebsspannung Ue 415V AC 50/60 Hz, Bemessungsstrom In 210 A, Bemessungsstrom der Schaltgerätekombination InA 210 A, pulverbeschichtet, in RAL 9016, Gehäuse aus Stahlblech/Kunststoff, einflüglige Tür, Abmessungen in mm (H x B x T): 1400 x 550 x 215, Zählerplatz verdrahtet, Netzsystem TN-S, 5-polig, Netzseitiger Anschlussraum Zählerplatz: mit Sammelschiene, Anzahl SG-Plätze 1, Anzahl Wandlerzählerplatz 1, Netzseitiger Anschlussraum Zählerplatz: mit Sammelschiene, verdrahtet nach den Vorgaben des NB, Spannungspfad LS-Schalter B6/25 kA 3-polig Überspannungskategorie 3, Lastbereich: Sammelschienensystem Cu-Schienen 2 x 12 x 5 mm 5-polig, Trennstelle vor dem Wandler Sicherungsunterteil NH2/400 A, Wandlerbereich Wandlerauflage aus Rollenstützern mit Wandlerlasche 160 x 30 x 10 mm, Ritz: EKS 60-03, EKS 70-04, EKSO 63, EKSO 73, EKSO 74, MBS: EASK 31.3, EASK 31.4, EASK 31.5, EASK 41.4, EASK 41.5 (Beistellung NB), Trennstelle nach dem Wandler Lastschalter 250 A / 3-polig (M8), Primärverdrahtung L1-L3, N 120 qmm, PE 95 qmm, Anschluss N+PE (M12), Rasteinheit 9 RE, Bauhöhe 5, Feldbreite 2, Platzeinheiten 216, Abdeckungen aus Kunststoff, plombierbarer Schnellverschluss, RAL 7035
