KS4027

KS4027 Wandlerschrank L305S

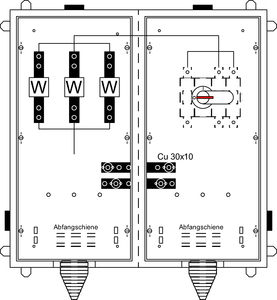

Wandlerschrank, Baureihe TwinLine, Komplettschrank, Montageart: Aufputz, für den Innenbereich, mit Tür, Schutzklasse II (schutzisoliert), Schutzart IP54, geltende Normen: DIN EN 61439-1, VDE 0660-600-1, Bemessungsbetriebsspannung Ue 415V AC 50/60 Hz, Bemessungsstrom In 250 A, Bemessungsstrom der Schaltgerätekombination InA 250 A, pulverbeschichtet, in RAL 7035, Gehäuse aus Stahlblech, 2-türig, Abmessungen in mm (H x B x T): 800 x 800 x 275, Netzsystem TN-S, 5-polig, Lastbereich: Wandlerbereich Wandlerauflage aus Rollenstützern mit Wandlerlasche 220 x 30 x 10 mm, Ritz: EKS 60-03, EKS 70-04, EKSO 63, EKSO 73, EKSO 74, MBS: EASK 31.3, EASK 31.4, EASK 31.5, EASK 41.4, EASK 41.5 (Beistellung NB), Trennstelle nach dem Wandler Lastschalter 400 A / 3-polig (M10), Primärverdrahtung L1-L3 120 qmm, N+PE Cu-Schiene 30 x 10 mm, N+PE Schiene mit Aufsatzklemme 16-150qmm, Hinweis: Montage mit beiliegenden Außenbefestigungslaschen, evtl. Schienen für Einzelwandler (VS440), Rasteinheit 5 RE, Bauhöhe 1, Feldbreite 3, Platzeinheiten 180, Abdeckungen aus Kunststoff, RAL 7035
Zur Produktmerkliste hinzufügen PDF Download

Technische Daten

Allgemeine Daten

KS4027
1
2CPX032965R9999
85371098
Deutschland
Wandlerschrank
TwinLine
1001
4.658,00 €

415 V
50/60 Hz
6 kV
250 A
250 A
TN-S
5
IP54
schutzisoliert
Lastschalter 400 A / 3-polig (M10)
2-türig
Ritz: EKS 60-03, EKS 70-04, EKSO 63, EKSO 73, EKSO 74, MBS: EASK 31.3, EASK 31.4, EASK 31.5, EASK 41.4, EASK 41.5
Wandlerauflage aus Rollenstützern mit Wandlerlasche 220 x 30 x 10 mm

Ja

Innenbereich

0,83 m
0,3 m
0,81 m
60,635 kg
1
mit Tür
Stück
Komplettschrank
1

Lichtgrau
Lichtgrau
Leitungseinführungsschieber vorgeprägt
3 FB
800 mm
1
800 mm
5
275 mm
pulverbeschichtet
180
Kunststoff
Stahlblech

Ja
Nein
Nein
Nein
Nein

Montageanleitung "Wandbefestigung"
Montageanleitung "Wandbefestigung"
PDF, ca. 1.31 MB
DWG mit Flächenfüllung
DWG, ca. 84.77 kB
DWG ohne Flächenfüllung
DWG, ca. 78.75 kB
DXF mit Flächenfüllung
DXF, ca. 111.09 kB
DXF ohne Flächenfüllung
DXF, ca. 99.66 kB
ZählerplatzBerater Kap. W3 Mess- und Wandlerkomponenten für Bayern und Thüringen
ZählerplatzBerater Kap. W3 Mess- und Wandlerkomponenten für Bayern und Thüringen
PDF, ca. 2.25 MB
Schalt- und Verteilerplan KS4027
Schalt- und Verteilerplan KS4027
PDF, ca. 185.73 kB
EU Konformitätserklärung Zählerplätze für halbindirekte Messung
EU Konformitätserklärung Zählerplätze für halbindirekte Messung
PDF, ca. 548.01 kB
Erklärung zur REACH - Verordnung - ABB STRIEBEL & JOHN
Erklärung zur REACH - Verordnung - ABB STRIEBEL & JOHN
PDF, ca. 1008.81 kB
Ausschreibung
Mehr Informationen

Produktbild Web Format
Produktbild Web Format
JPG, ca. 34.32 kB

Zubehör

Keine Produkte gefunden, die Ihren Kriterien entsprechen.

VS440 W-Schienen (1Satz=3Stück) VS440 W-Schienen (1Satz=3Stück)
VS450 Ausrüstsatz I+U-Pfad VS450 Ausrüstsatz I+U-Pfad
VS440N Wandlersch.vern. 30x10x220mm VS440N Wandlersch.vern. 30x10x220mm
VS443 PE/N-Brücke 30x10mm VBEW VS443 PE/N-Brücke 30x10mm VBEW
WZC2U Wandlerschiene 170x30x10, mit Lochabstand 130mm, vernickelt, DIN 42600-2 Form A WZC2U Wandlerschiene 170x30x10, mit Lochabstand 130mm, vernickelt, DIN 42600-2 Form A
WZC2U1 Ausrüsts. Wandlersch. Typ A WZC2U1 Ausrüsts. Wandlersch. Typ A
