KA4268

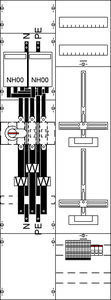

Mess- und Wandlerfeld, Komplettfeld, mit Zählerkreuz, für den Innenbereich, Schutzart IP2XC, geltende Normen: DIN EN 61439-1, VDE 0660-600-1, DIN EN 61439-2, VDE 0660-600-2, DIN EN 61439-3, VDE 0660-600-3, Bemessungsbetriebsspannung Ue 415V AC 50/60 Hz, Bemessungsstrom In 220 A, Bemessungsstrom der Schaltgerätekombination InA 200 A, in RAL 7035, Abmessungen in mm (H x B x T): 1350 x 500 x 160, Netzsystem TN-S, 5-polig, Anzahl SG-Plätze 1, Anzahl Wandlerzählerplatz 1, verdrahtet nach den Vorgaben des NB, Spannungspfad 3 LS-Schalter B10/25kA Überspannungskategorie 3, Lastbereich: Wandlerbereich Wandlerauflage mit Wandlerlasche 30 x 5 mm, Ritz: EKS 60-03, EKSO 63, MBS: EASK 31.3, EASK 31.4, EASK 31.5 (Beistellung NB), Trennstelle nach dem Wandler Lastschalter 250 A / 3-polig und 2 Sicherungslasttrenner NH00/160 A (M8), Primärverdrahtung Cu-Schiene 30 x 5 mm, Zu- und Abgang über Anschlussschrauben, Anschluss N+PE (M8), Hinweis: Ist eine Kurzschlussleistung > 25 kA zu erwarten, ist ein Backupschutz vor den Spannungspfadsicherungen einzuplanen. Die Kurzschlussleistung ist bei dem NB zu erfragen. Sammelschienenanschlussklemmen extra bestellen, Rasteinheit 9 RE, Bauhöhe 5, Feldbreite 2, Platzeinheiten 216, Abdeckungen aus Kunststoff, plombierbarer Schnellverschluss, RAL 7035
